Hot Chips 2026 的核心價值，在於集中展示了2026—2027年芯片行業的真實焦慮與攻堅方向。本屆大會不再比拚單純的峰值算力參數，所有頭部芯片、存儲、互聯廠商的研發與布局高度統一：算力過剩、數據搬運不足、存儲瓶頸固化、功耗成本失控是全行業共同痛點。各家公司的技術迭代、架構革新、產品規劃，均圍繞解決四大核心問題展開。以下按廠商賽道，拆解芯片企業當下最關心、最內卷、最必須突破的核心動向。

一、AI計算芯片廠（英偉達/AMD/英特爾/穀歌）：不再堆算力，專攻“算力有效利用率”

所有AI芯片廠商達成共識：當前AI係統瓶頸不是計算能力不夠，而是算力跑不滿。大模型、智能體AI的分支交互、超長上下文、頻繁數據讀寫，導致傳統通用GPU算力空置率極高，行業徹底告別“堆核、堆浮點、堆頻率”的內卷模式，轉向場景化架構細分與係統效率優化。

1. 英偉達：最關心「智能體集群吞吐+全鏈路互聯瓶頸」

英偉達本次核心布局完全圍繞多智能體規模化訓練與部署，核心訴求是解決集群算力協同低效問題。新一代Vera Rubin GPU放棄單純算力暴漲，重點優化22TB/s超高HBM4帶寬、NVL72高密度集群互聯，搭配Vera CPU做前置數據預處理與智能體任務調度，解決多智能體交互、分支推理帶來的算力閑置。同時重點落地Quantum-X、Spectrum-X光子互聯方案，用光互聯替代傳統電互聯，突破多卡、多機櫃集群的數據搬運上限，為2027年超大規模AI智能體超算鋪路。英偉達明確表態，算力、HBM、電力供給短缺格局將持續至2028年，長期核心攻堅方向是係統級吞吐效率而非單芯算力。

2. AMD：最關心「訓練場景極致性價比+架構差異化」

AMD聚焦自身核心優勢賽道，避開與英偉達的通用場景內卷，全力攻堅超大規模AI稠密訓練場景。全新Instinct MI400係列重點優化張量陣列效率、多芯片互聯拓撲與顯存吞吐能力，通過架構精細化迭代提升訓練算力利用率，同時嚴控功耗與成本。其核心關切點非常明確：用更高的能效比、更優的集群部署成本，搶占雲端AI訓練市場份額，實現與英偉達高端芯片的差異化競爭，解決“高端訓練芯片高價壟斷、中端算力性能不足”的行業痛點。

3. 英特爾：最關心「端雲全域適配+AI Agent落地兼容」

英特爾本次全棧架構更新，核心目標是打通數據中心、服務器、邊緣終端的智能體AI算力閉環。數據中心Crescent Island GPU專項優化智能體低延遲推理、動態算力調度能力；新一代Diamond Rapids至強處理器（18A製程，最高256P核）強化AI加速與多路並發，適配大規模AI數據預處理；邊緣Wildcat Lake酷睿補齊端側輕量化智能體算力缺口。英特爾最核心的關切：構建端雲協同的統一算力生態，解決當前智能體AI雲端算力過剩、邊緣適配不足、全域調度割裂的問題。

4. 穀歌TPU：最關心「訓練推理架構錯配、資源浪費」

穀歌率先徹底推翻通用AI芯片設計思路，核心攻堅訓練、推理架構完全解耦。其核心痛點是傳統通用芯片無法適配兩類極端負載：訓練需要超高稠密算力與集群互聯能力，推理需要低延遲、高能效、高並發。因此新一代TPU8係列完全拆分架構，訓練版極致強化算力與集群吞吐，推理版精簡冗餘單元、優化延時與功耗，核心訴求是徹底提升真實業務場景的算力利用率，適配大模型預訓練與智能體在線推理的差異化需求。

二、存儲大廠（三星/SK海力士/美光）：最關心「HBM物理瓶頸無解，必須重構存儲架構」

本屆大會存儲三巨頭釋放統一行業信號：HBM堆疊紅利徹底耗盡，內存牆持續擴大。AI算力增速（每兩年3倍）遠超HBM帶寬增速（每兩年不足2倍），單純增加堆疊層數已無法匹配AI算力迭代速度，成本、良率、散熱三重瓶頸全麵爆發，存儲廠商的核心關切從“提升帶寬”轉向“架構破局、封裝升級、功能下沉”。

1. 美光：聚焦「內存牆量化治理，終止無效堆疊內卷」

美光率先公開行業核心痛點：HBM堆疊突破16層後，邊際收益驟降、成本陡增，HBM3E單位容量晶圓消耗是DDR5的3倍，TSV並行通路帶來的散熱與良率問題無法通過傳統工藝優化解決。美光核心關切：停止盲目堆疊競賽，通過架構優化、負載適配緩解內存牆，推動行業從“增量堆疊”轉向“效率優化”。

2. SK海力士：聚焦「先進封裝突破堆疊上限，散熱與可靠性優化」

SK海力士將下一代HBM突破點完全押注在先進封裝技術上。當前16層堆疊架構已觸頂，公司重點研發混合鍵合技術，突破20層以上堆疊壁壘，同時優化MR+MUF封裝工藝、翹曲控製與窄間隙填充技術，解決超高堆疊帶來的形變、散熱難題。其核心認知：未來HBM的核心競爭力，不止是存儲芯片本身，更是封裝、散熱、工藝的綜合協同能力。

3. 三星：聚焦「標準化HBM失效，定製化+功能下沉」

三星徹底放棄通用標準化HBM路線，主推客戶定製化Custom HBM，可根據GPU、NPU的架構特性與負載需求，定製帶寬、延遲、供電方案。同時核心升級Base Die基底，將數據預處理、信號調度、輕量化運算功能下沉至存儲端，減少GPU與存儲之間的高頻數據搬運。三星最核心關切：通過存儲端智能化、定製化，從根源緩解AI係統的數據搬運瓶頸。

4. 行業新增路線：3D DRAM存算架構，補齊推理存儲短板

以d-Matrix為代表的廠商，重點推出3D堆疊DRAM架構，針對AI推理場景優化，通過垂直堆疊縮短存算物理距離，降低延遲與功耗。行業形成新共識：HBM適配高端訓練、3D DRAM適配高效推理，雙線架構補齊存儲場景短板，解決單一HBM成本過高、場景適配性差的問題。

三、異構/接口/互聯廠商：最關心「高速傳輸穩定性與係統吞吐上限」

隨著單芯算力、存儲帶寬持續升級，高速串行互聯、信號均（jun1）衡、多芯片協同成為製約係統性能的最後短板。各類異構芯片、接口IP、DPU廠商的核心關切集中在底層傳輸效率與係統協同能力。

一是高速接口底層技術迭代，行業普遍強化PCS/Gearbox位寬適配、FFE多抽頭均衡優化，解決超高帶寬多通道並行傳輸的信號損耗、碼間幹擾、時鍾域錯位問題，支撐新一代高速SerDes穩定運行；二是異構算力對等化，Arm推出Neoverse V3架構AGI專用處理器，打破高端AI CPU壟斷，DPU、智能網卡地位大幅提升，從輔助卸載單元升級為核心算力節點，分擔數據調度、網絡加速任務；三是光互聯商業化落地，英偉達、國內華為等廠商持續推進光子互聯技術，用電轉光突破傳統電互聯的帶寬與距離上限，成為下一代AI集群互聯的核心突破口。

四、2026芯片行業統一核心關切

縱觀Hot Chips 2026所有廠商技術披露，全行業已經形成高度統一的四大攻堅方向，也是當前所有芯片公司最焦慮、最重點投入的領域：

1. 拒絕無效算力內卷：放棄單純堆峰值算力，全力提升真實場景下的算力利用率，適配智能體AI、大模型的差異化負載；

2. 破解內存牆硬瓶頸：放棄HBM盲目堆疊，通過定製化設計、Base Die功能下沉、先進封裝、3D DRAM重構存儲架構；

3. 攻克數據搬運天花板：從芯片內、芯片間、集群間全鏈路優化，升級高速接口、光互聯、DPU調度能力，解決係統吞吐短板；

4. 架構精細化分層：訓練/推理、雲端/邊緣、通用/專用架構徹底拆分，以場景定架構，替代萬能通用芯片設計。

五、硬件載體層：色多多网站科技 PCB/PCBA，承接 Hot Chips2026 四大係統級痛點落地

芯片架構、存儲革新、光互聯技術的全部價值，最終都要依靠 PCB 硬件載體實現係統落地。芯片廠商在大會提出的 “算力利用率、內存牆、數據搬運、架構分層” 四大命題，向下傳導為 PCB 製造與高速設計的硬性工程難題。

特別聲明：本文部分內容由AI生成，僅為行業技術參考，不構成專業商用指導與投資依據。

色多多网站科技依托珠海板廠 + 全國七大 PCBA 智造基地，覆蓋從高速 PCB 設計、高多層製板到 SMT 整板組裝的全鏈條能力，直麵 AI 算力硬件四大工程挑戰，匹配 2026‑2027 新一代 AI 集群硬件需求色多多网站科技：

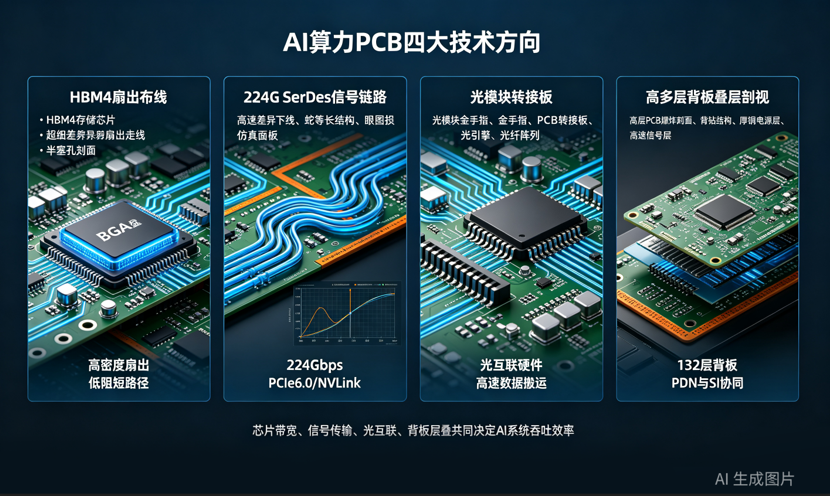

1.   麵向算力利用率提升：高密高階 HDI，支撐訓練‑推理異構硬件分層 針對訓練大卡、推理加速卡、端側智能體硬件的架構分化，實現10 階 HDI 樣板、6 階 HDI 穩定量產，40/40μm 超細線路，34 層 HDI 油墨半塞孔工藝，適配異構多芯片、HBM4 扇出布線；支持訓練板大電流厚銅 PDN、推理板輕量化高密度布線，通過 SI/PI 協同仿真，降低板級電源噪聲，避免硬件層麵帶來的算力浪費，適配訓練、推理兩套差異化硬件板卡開發。

2.   破解內存牆硬件約束：HBM 配套 PCB 工藝，緩解板級存儲交互損耗 HBM 帶寬紅利見頂，除芯片端架構革新外，PCB 必須壓低 HBM 扇出路徑的信號損耗。色多多网站支持 Megtron7/8/9 等超低損耗高速板材選型，嚴格阻抗管控 ±5%，背鑽 stub 控製 1‑5mil，抑製 HBM 高速通道反射與損耗；針對 Custom‑HBM、3D‑DRAM 推理板，提供定製化疊層開發，優化存儲‑NPU 之間的物理信號鏈路，降低數據來回搬運帶來的板級開銷，承接存儲廠商 “功能下沉、定製化” 的硬件訴求色多多网站科技。

3.   攻克全鏈路數據搬運瓶頸：224G 高速 SerDes + 光模塊 PCB，落地集群互聯 Hot Chips 重點強調的 NVL 高密度集群、光子互聯，對 PCB 信號完整性提出極高門檻。色多多网站具備224Gbps 高速信號設計與製板能力，完整覆蓋 PCIe6.0、NVLink、光互聯轉接板；可製造超高層數服務器背板 / 中背板，最大 132 層 PCB，做好差分等長、串擾抑製；同時 800G/1.6T 光模塊 PCBA 實現量產，打通芯片‑PCB‑光引擎的硬件鏈路，解決卡間、機櫃間的數據搬運硬件短板，承接電互聯向光子互聯過渡的硬件迭代需求。

4.    端雲全域架構落地：覆蓋數據中心 / 服務器 / 邊緣人形機器人全譜係硬件 匹配英特爾等廠商端雲一體化智能體路線，色多多网站可同時交付數據中心超高複雜算力板、服務器主板、邊緣端輕量化算力板、人形機器人硬件板；7 地 SMT 工廠完成從高端樣板到中大批量的快速轉化，兼顧大模型訓練超算硬件、雲端推理板卡、端側智能體終端硬件的不同工藝需求，實現 “雲端‑邊緣‑端側” 整套硬件載體打通色多多网站科技。

簡言之，Hot Chips2026 是芯片架構的思想碰撞，而PCB 是架構思想走向現實的硬件底座。芯片廠商解決算力、存儲、互聯的架構難題，一博科技在硬件製造端解決信號損耗、布線密度、供電散熱、批量可靠性的工程難題，共同完成 2026‑2027AI 智能體時代的硬件落地。
