高速先生成員--薑傑

高速先生前段時間分享過一篇文章《諧振威力，不容小覷》，介紹了平麵諧振影響信號插損的案例。

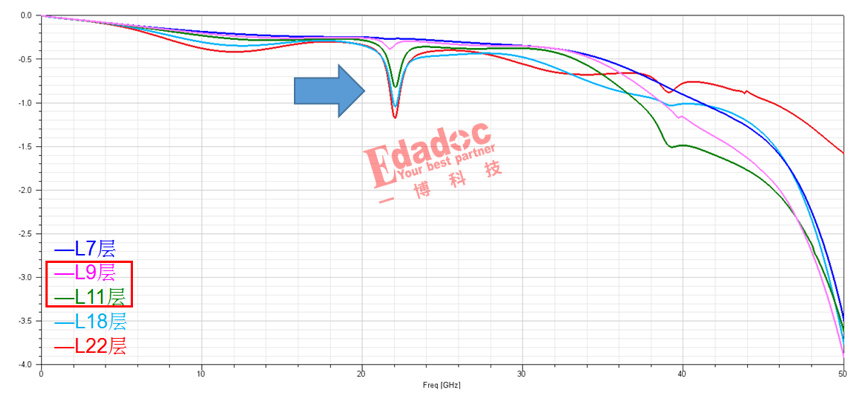

細心的粉絲發現一個問題：案例中的器件布局在單板的TOP層，產生諧振的電源平麵在L13層，如果說L13層以下的布線層，比如L18及L22層信號過孔穿過諧振腔，受到影響還能理解。

那麽，對於背鑽後的L9層和L11層的信號過孔，在Z軸方向上，明明離著諧振腔還有一定的間距，為什麽插損也會受影響？

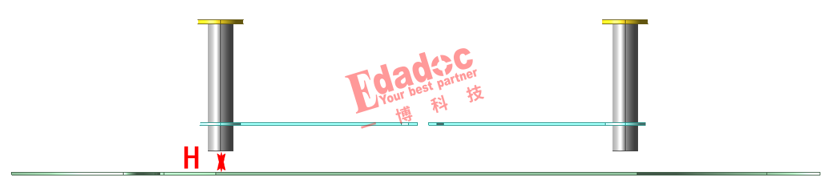

文字描述略複雜，看圖一目了然。為了讓大家看清楚Z軸方向的間距H，圖中僅展示L9層信號走線、相應差分過孔，以及L13層的電源平麵。

乍一看，信號路徑與電源平麵完全沒有交集插損異常出現的沒來由，分析無從下手……

如果能換個角度，比如，電磁場的分布，問題便會迎刃而解。

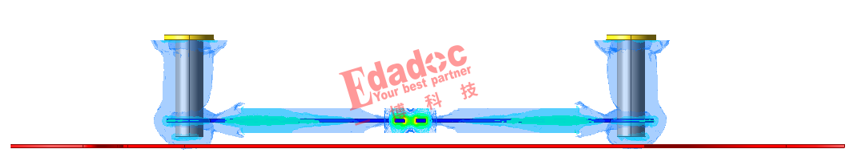

信號傳輸過程中場的分布如下，答案就在其中！

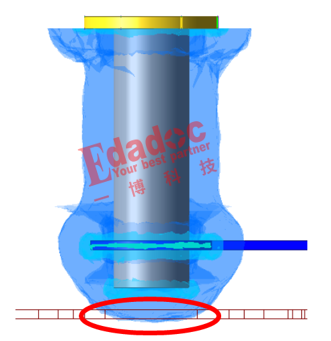

給關鍵位置來個懟臉特寫：

所以，真實的情況是，看似毫無關聯的信號路徑與電源平麵，實際通過電磁場暗通款曲。

接下來，高速先生將通過仿真對比，展示信號插損跌落從無到有的過程，從而說明信號路徑與電源平麵間距的影響。

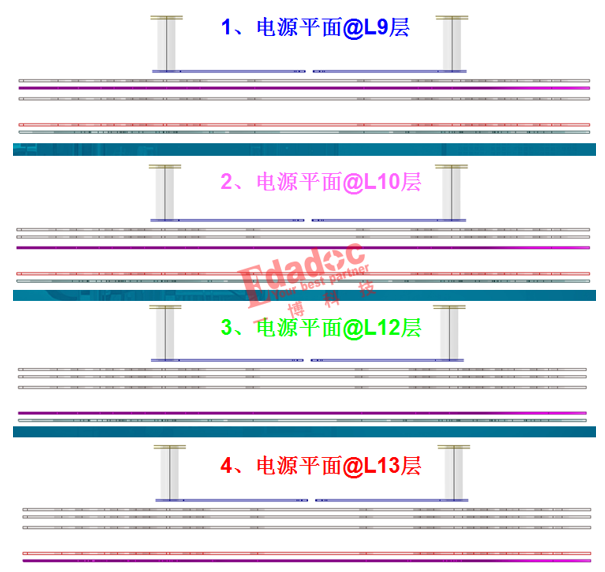

這次選擇的仿真對象是L7層信號（對應過孔下端的藍色走線層麵），如果大家還有印象的話（沒印象可以直接翻看文初第一個圖），該層走線的插損最初是沒有異常跌落的。模型調整的是原本位於L13層電源平麵（圖中紫色高亮）的層麵。同時，為了減少變量，讓結論更清晰，模型中的過孔stub全部設置為0，直接上圖：

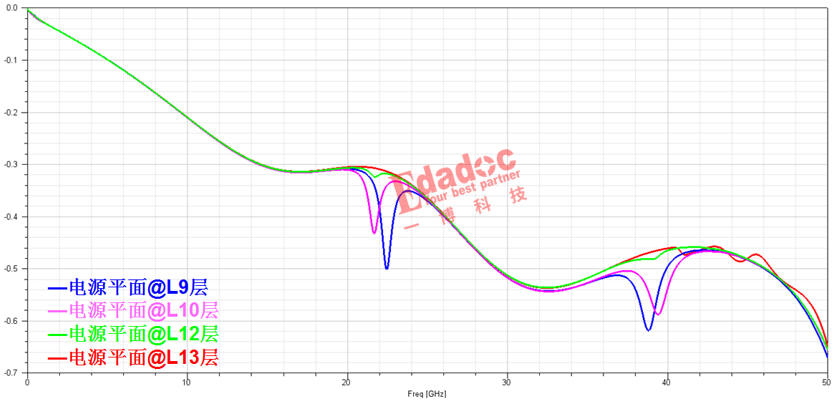

插損仿真結果如下：隨著電源平麵與信號路徑越來越近，插損異常跌落從無到有，並逐漸增大。

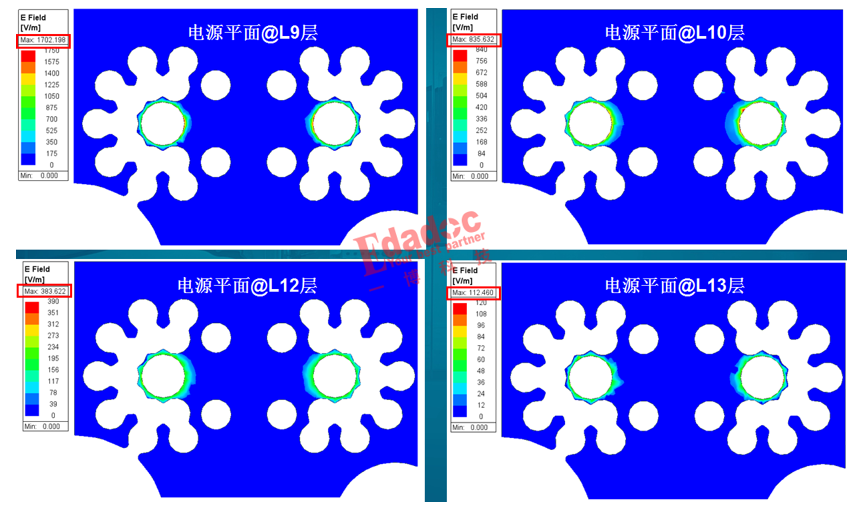

電場分布仿真結果反映了同樣的趨勢，隨著電源平麵與信號路徑越來越近，電源平麵上的電場強度逐漸增加。

看到這裏，嚴謹的粉絲可能又會問了：過孔stub為0隻是理想情況，實際stub長度到底有多大影響呢？

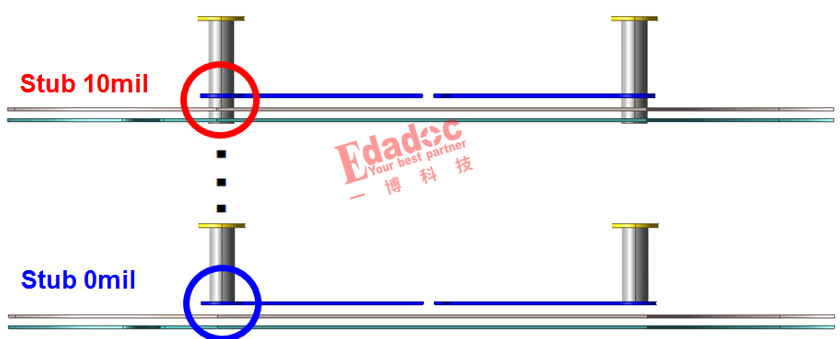

別急，我們保留L7層走線，L9層電源平麵的模型（位於中間的L8層是GND平麵）繼續研究。

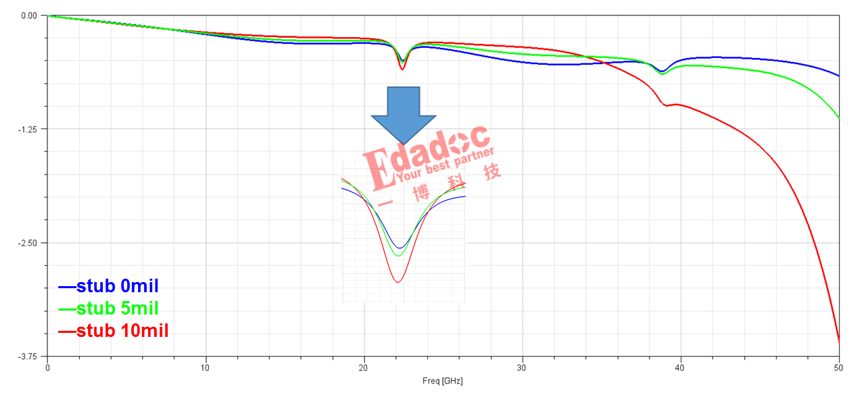

通過對比發現，隨著stub長度的增加，插損跌落的幅度隨之加大。這也從另一個角度說明，平麵諧振腔距信號路徑（雖然過孔stub是我們極力避免的，但也是信號路徑的一部分）越近，對信號產生的影響也越大。

綜上，平麵諧振對信號插損的影響，並非隻存在於信號路徑穿過諧振腔這一種情況——即便兩者在Z軸方向有一定間距，通過電磁場的隔山打牛，依然可能會引發插損異常。
