要是我再不說,估計就沒人知道電路板“賈凡尼效應”了!

發布時間:2026-04-07 09:16:58

“蒂芙尼”在珠寶行業很出名,“阿瑪尼”在服裝行業也很出名,為啥“賈凡尼”在PCB行業那麽少人知道啊?

高速先生成員--黃剛

本來以為從事PCB行業是一件很純粹很簡單的事情,沒想到就跟語文背書一樣,有各種各樣的效應和原理要去記。前段時間Chris剛研究完綠油的,本來想回歸下老本行,寫點偏設計技術類的文章,但是沒想到群眾的反響如此的熱烈,強烈的要求高速先生繼續講點加工和信號相關的東西。Chris這下真的是翻箱倒櫃才終於又找到了今天的這篇文章的素材,滿足大家的要求,講下今天的主腳---賈凡尼效應。


要不先說下這段曆史?在大概1780年前後,意大利有一位科學家,名字剛好就叫賈凡尼,他在一次在解剖青蛙發現了一個神奇的現象:他用兩種不同金屬(如銅 + 鐵)同時觸碰蛙腿神經與肌肉,蛙腿居然會劇烈抽搐。當時他認為是動物體內自帶“動物電”導致的。後來,不同的科學家都繼續探究這個現象的原因,總算達成了一致,認為是兩種不同金屬 + 電解質(體液)形成的原電池產生的電流經過青蛙的體內導致它的抽搐。Anyway,人們為了紀念賈凡尼的開創性發現,便將這類化學作用產生電流的現象命名為 Galvanism,也就是賈凡尼現象/效應了。


那在PCB加工這個領域內,難道也能看到電路板抽搐?這倒也沒那麽雷同哈。在PCB領域中,如果兩種電極電位不同的金屬(如 Cu、Ni、Au、Sn、Ag)在電解質(水汽、殘留藥液、鹽霧)中相互導通,形成微型原電池,就會導致電位為負(更活潑)的金屬被加速腐蝕溶解,而電位為正(更惰性)的金屬被保護。


一句話簡單的解釋,那就是兩種不同金屬的表麵處理工藝的交界,容易出現斷裂的情況!

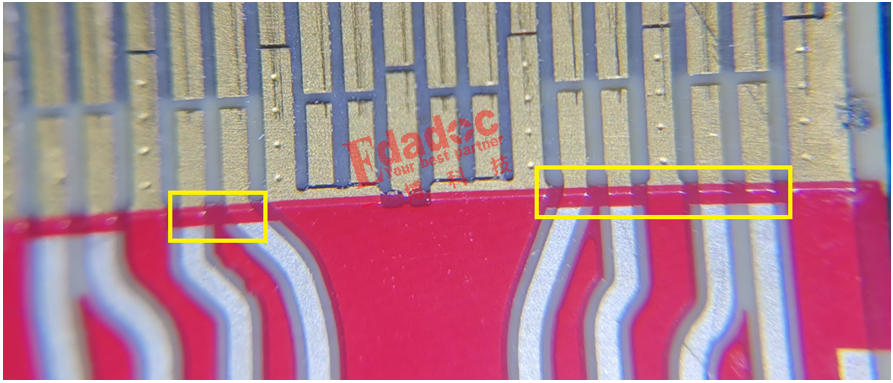

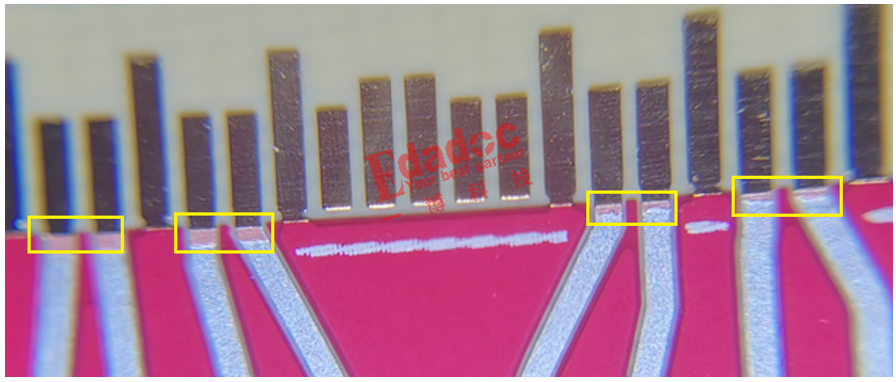

那麽在我們的實際應用中,在表層會存在兩種不同的金屬嗎?你還別說,還真的會!大家都知道這幾年高速先生自己做夾具吧,在光模塊這一類的夾具中,就能和賈凡尼效應聯係在一起了。例如下麵的這個case,由於上邊的金手指區域需要經常插拔,為了更堅固,就會采用電鍍硬金的處理方式。而下麵的表層走線為了更低的損耗要求,會采用沉銀的表麵處理,這不就是妥妥的賈凡尼效應產生條件了嘛。因此在下圖黃色區域的金屬交界處就存在蝕斷風險。


那怎麽搞?設計就是要這樣設計的啊,板廠就不能想點辦法改善下?當然也不是不行,改善賈凡尼效應的辦法其實原理也很簡單,那就是別讓兩種金屬挨在一起唄。但是我就是要金手指鍍金,走線沉銀啊,怎麽能不在一起呢?

隻要思想不滑坡,方法總比困難多,例如下圖這樣:在鍍金和沉銀的交界處用油墨把兩種金屬隔開!


Good!真是個好方法,一般來說,板廠會把金屬交界處用大概15mil以上的油墨把兩種金屬隔開,這樣經過大量的測試發現,的確就不怎麽會存在賈凡尼效應的影響了,加工可靠性就非常的Strong!

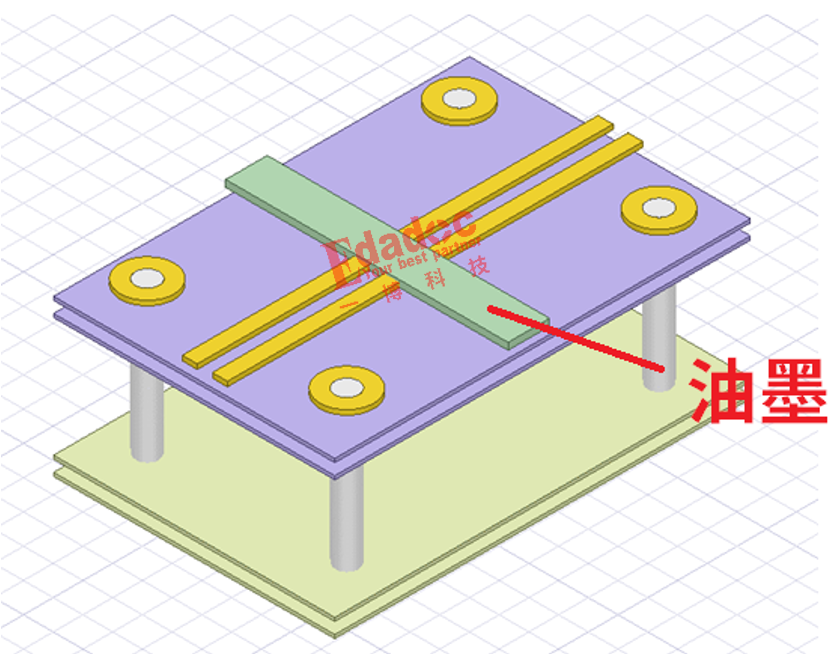

這篇文章不會這樣就完了吧?不是說好了講一下加工和信號質量之間的關係嗎?怎麽隻有加工沒有信號啊。還是回到上麵那個案例,如果板廠為了規避賈凡尼效應而在中間15-20mil的交界位置鋪上油墨的話,就好像下麵這個簡單的模型一樣了。


兩邊都是走線,上麵是開窗的,中間在金屬交界處鋪上油墨做隔離。這個油墨在我們投板的gerber裏本身是沒有的,隻是工廠為了避免賈凡尼效應才加的,這樣會有什麽問題呢?相信大家都應該很容易想到,gerber文件走線是金屬開窗的,線寬當然是一樣的,隻是突然在加工時有局部的15-20mil多了油墨鋪在上麵,就會導致這個交界位置的阻抗就變了。

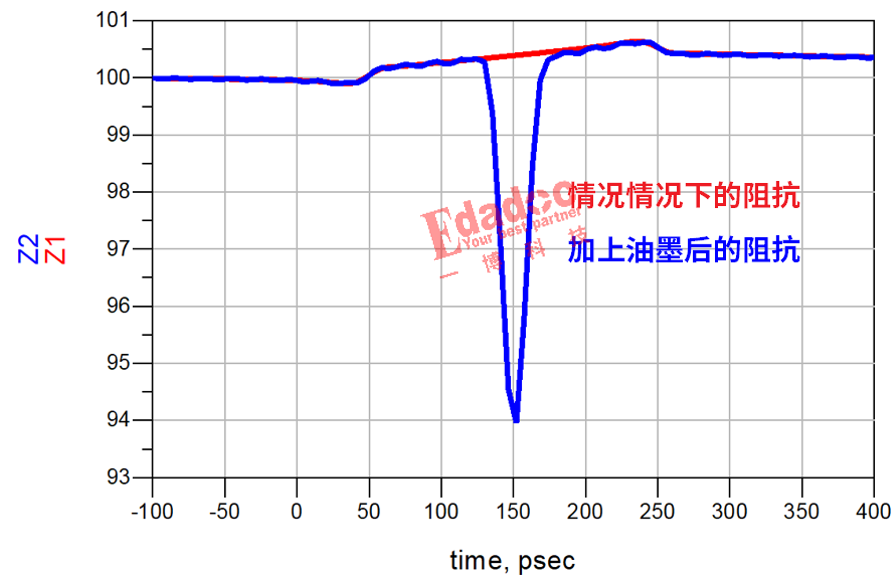

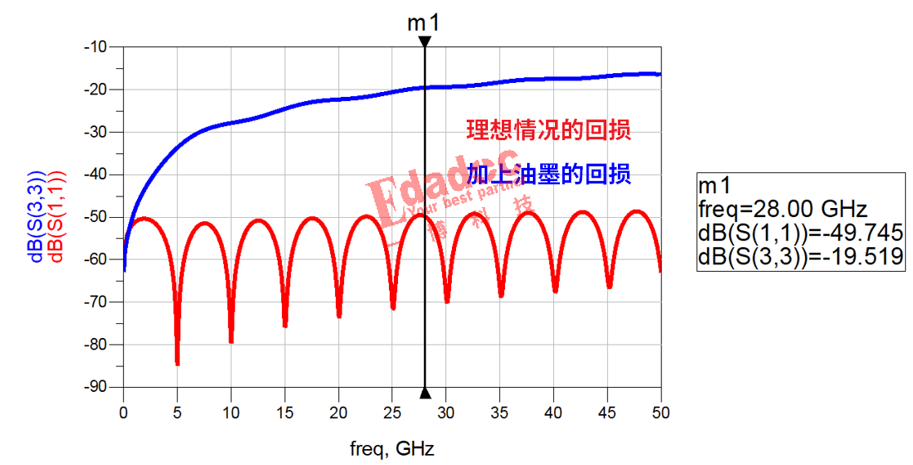

可以看到,本來是理想的100歐姆傳輸線阻抗,加上油墨的位置阻抗就會下降5到6歐姆左右,也會導致本來理想的回波損耗打了個不小的折扣,雖然不足以導致信號fail,但是總歸少了一大把裕量,心裏不開心!


好一個賈凡尼效應,老是在關鍵的時候給我們“惡心”一下,都不讓人好好的設計高速信號了!但是冷靜下想想,本身這個效應是幾百年前就有的原理性問題,而PCB加工也就最近幾十年才流行,又還真的不能怪它啥的,隻能說我們現在的設計要去適應它,不能規避的時候就隻能盡量減小它的影響咯。。。


問題:要是你遇到這樣的賈凡尼效應的設計,你能有什麽辦法把這對差分線的信號質量做得更好呢?
