高速先生成員--黃剛

大家都知道在高速信號鏈路中無端端有一個阻抗的突變低點肯定不是啥好事情，誰都想自己的高速鏈路阻抗一直那麽平穩，從頭到尾都按照要求的阻抗走下去。但是鏈路上不可能隻有走線，還有更讓人頭疼的過孔，連接器，線纜，電容等阻抗不連續點，一方麵我們當然要花大力氣去進行優化，另外一方麵從心理上肯定也要接受突變點或多或少都會對高速鏈路的性能造成影響這個事實了！

但是不知道大家有沒有想過，如果鏈路中真的必須要有一個阻抗低點的話，剛好又是可以選擇的前提下，你會把這個阻抗低點放在鏈路中的哪個地方呢？咦！這個問題我還真的沒想過哦，放在哪不都一樣嗎，反正從發送端到接收端的傳輸過程中都會碰到它啊！早碰晚碰又能有什麽區別呢。

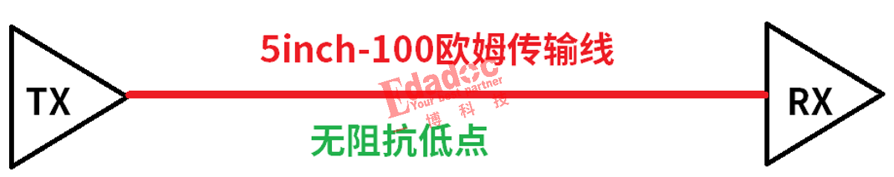

難道不是嗎？行！是不是，咱不也還得用事實說話嘛。那我們今天就簡單搭個鏈路來驗證看看咯。我們搭一條5inch的高速傳輸鏈路，速率跑25Gbps，示意圖如下所示：

首先我們看看鏈路中沒阻抗突變點的case，整條鏈路就是理想的100歐姆傳輸線。阻抗就是下麵那樣了：

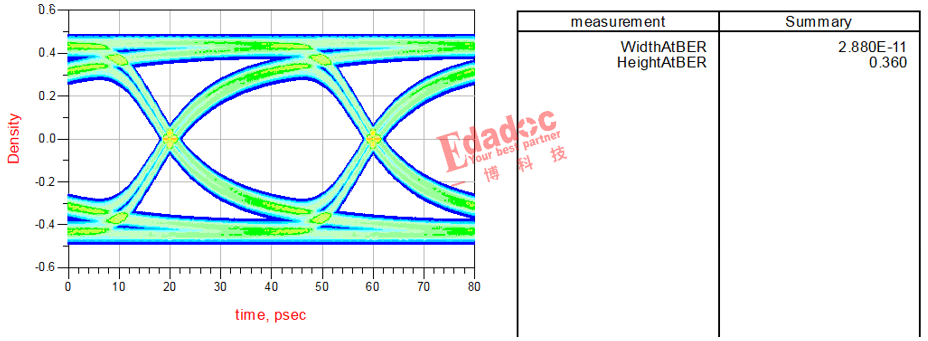

然後我們給收發芯片賦上有源模型，發送端發送25Gbps的真實碼型，經過這5inch鏈路後，接收端的眼圖是下麵那樣的，眼高有360mV，還是不錯的！

嗯，上麵就是5inch走線，沒阻抗低點情況下的眼圖結果，我們記住這個數值哈，用來跟後麵的case去比較哈！

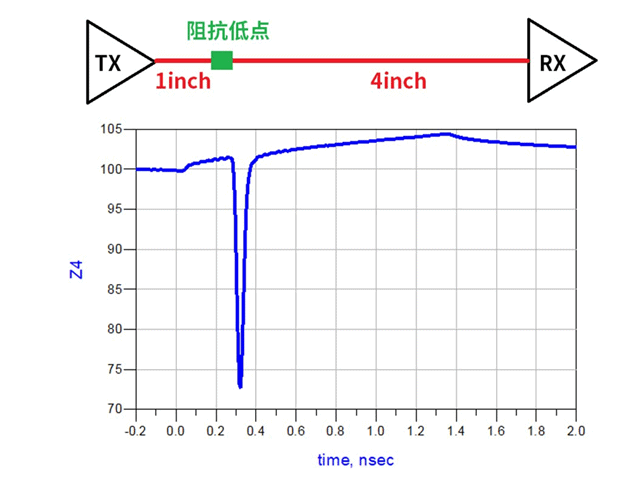

那下麵我們還要做啥對比case呢？首先要在鏈路中增加一個阻抗突變低點，然後再去研究這個低點放鏈路中不同位置到底有沒有影響！說幹就幹，我們在這個5inch鏈路中加入了一個低點，並分別放到距離發送芯片從1inch到4inch的不同位置去，就像下麵這個動圖所示，1inch、2inch、3inch到4inch位置處。


阻抗低點一直都是這個低點沒變，隻是這個低點在鏈路的位置不同了，大家猜猜放在不同位置後，在發送端發送相同的碼型時，接收端的眼圖結果會不會有差異呢？

相信大家有不一樣的答案，那麽高速先生的答案是什麽呢？光說不練假把式，那就看看低點在不同位置時接收端仿真的眼圖差異就清楚了，繼續看動圖吧！

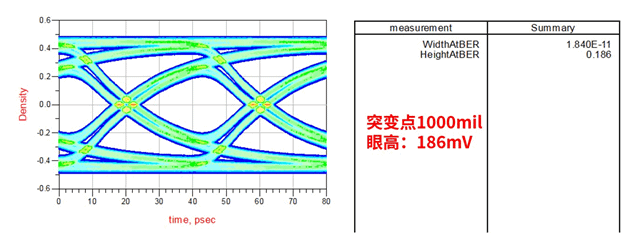

鏈路中沒阻抗低點的360mV眼高，1inch距離的186mV眼高，2inch距離的249mV眼高，3inch距離的271mV眼高，4inch距離的298mV眼高。這個我是真的沒想到，一個同樣的阻抗突變點放在鏈路中的不同位置居然差異那麽大。當然沒阻抗突變點是最好的，這一點沒啥質疑的。但是放不同位置的差異度也是很多人沒想到的。看來鏈路中有突變點固然可怕，但是遇上一個亂放突變點的同事更讓人揪心哈！那麽你們呢，從這篇簡單的小作文中悟到了什麽了呢？

問題：為什麽同樣的突變點放鏈路中不同位置後，在接收端的性能差別那麽大啊？
