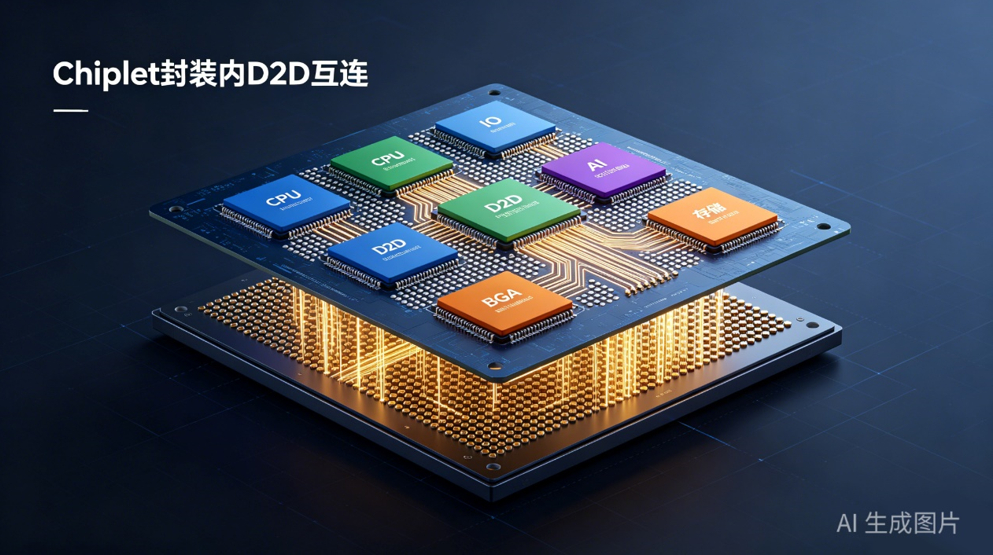

先進製程走到3nm、2nm，單片大芯片的流片成本已經高到離譜，良率還往下掉。行業給出的解法是Chiplet——把大芯片拆成若幹功能芯粒，各自用最適合的工藝做，再封裝在一起。這套架構能不能跑通，全看D2D（Die-to-Die）互連技術。

D2D就是封裝內部芯粒之間的通信通道。跟咱們熟悉的PCIe、以太網完全不是一回事——那些是板級或機箱級別的長距互連，D2D隻跑5~20mm，在封裝基板上完成數據傳輸。

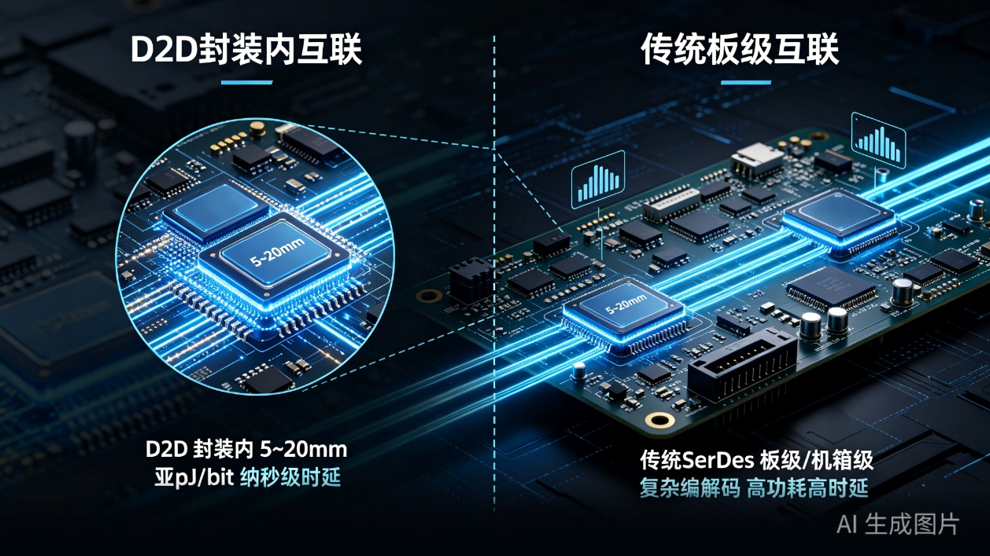

D2D和傳統互連到底差在哪？

傳統SerDes方案跑長鏈路，需要複雜的編解碼、時鍾同步、信號均衡，功耗和時延都高。D2D針對封裝內的短距場景，完全不用這套打法：

• 傳輸距離短，沒有長距損耗壓力

• 省掉複雜SerDes架構，時延壓到納秒級

• 靠微凸點陣列並行推數據，帶寬密度吊打傳統接口

• 功耗能降到亞pJ/bit級別

• 針對封裝走線的微小skew和串擾做專項優化

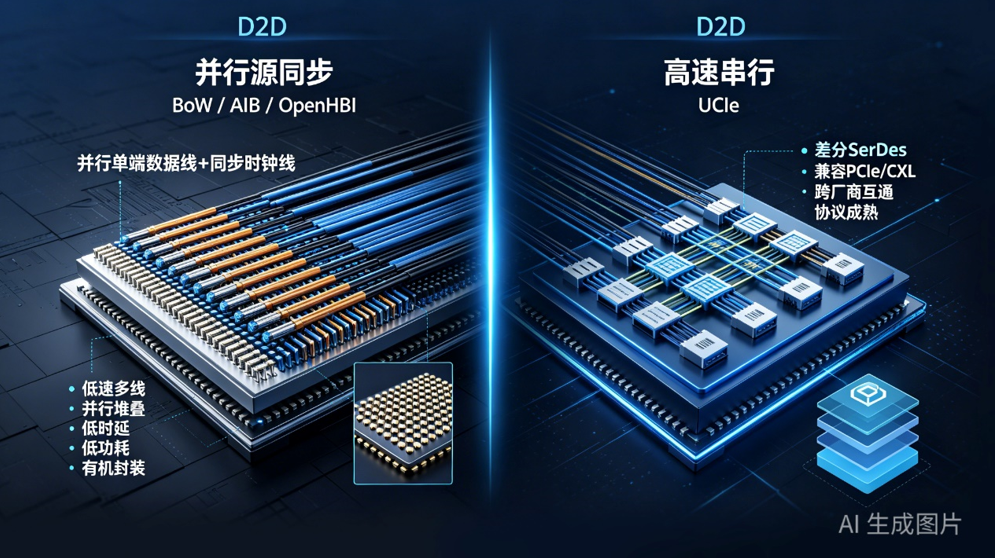

兩條技術路線，選哪個？

目前行業所有D2D方案，歸根到底就是兩條路。

第一條是並行源同步，代表是BoW（OCP開源）、Intel AIB、OpenHBI。核心思路是“低速多線、並行堆疊”，不走SerDes，靠大量單端數據線+同步時鍾硬堆帶寬。優點是時延極低、功耗極小，普通有機封裝就能跑；缺點是Bump消耗大，並行通道的skew管控難度高，基本隻能自家芯粒配對用。適合自研AI芯片。

第二條是高速串行，代表就是UCIe。沿用差分SerDes架構，配套完整協議棧，兼容PCIe/CXL，主打跨廠商互通。優點是協議成熟、生態完善，誰家芯粒都能接；缺點是多了編解碼和SerDes功耗，時延也比並行方案略高。適合多廠商異構集成。

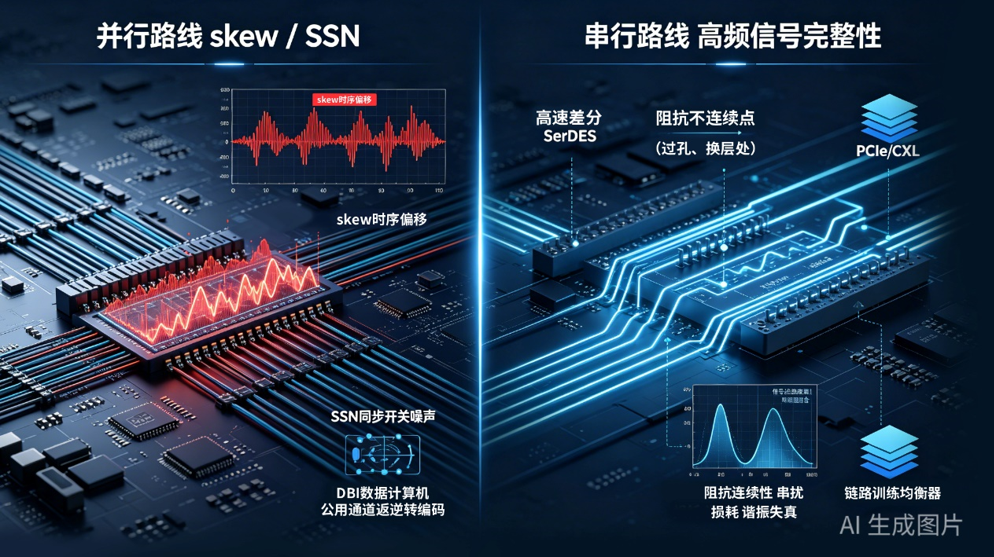

工程上真正頭疼的問題

並行方案最麻煩的是時序skew——幾百條單端並行線，走線長度、介質厚度、Bump寄生差異一累積，時序偏移就會導致采樣錯誤。加上大規模信號同時翻轉產生的SSN同步開關噪聲，電源幹擾嚴重，得靠DBI編碼來救。

串行方案這邊，高頻信號完整性是主要矛盾。損耗、串擾、阻抗不連續、諧振失真，一個都不能忽略。還得適配PCIe/CXL協議棧，鏈路訓練和均衡調試的複雜度遠高於純PHY層方案。

選型建議（工程落地版）

• 自研AI加速器、內部芯粒拆分→BoW，低時延低功耗，成本可控

• 多廠商異構芯粒集成→UCIe，通用性強，生態兼容性好

• Intel體係內自研→AIB，工藝成熟，量產穩

趨勢方向

並行路線在優化skew和Bump效率，串行路線在往下壓SerDes功耗和時延。光電融合D2D、混合鍵合超短距互連也在逐步落地，進一步突破電互連的帶寬天花板。

最後說句實在話

無論走哪條D2D路線，封裝基板上的高速信號完整性都是繞不過去的坎。走線阻抗怎麽控、skew怎麽匹配、SSN噪聲怎麽隔離，這些直接決定了芯粒能不能穩定跑起來。

色多多网站PCB板廠在封裝級基板和高頻高速PCB領域有多年積累，無論是並行路線的等長匹配與skew管控，還是串行路線的阻抗連續性與損耗控製，都能提供從仿真到量產的完整支持。如果大家在Chiplet方案的PCB/基板設計上遇到信號完整性難題，歡迎來交流。
