高速PCB中串擾具象化!一篇文章說清楚電路板-40dB串擾究竟是什麽概念

發布時間:2026-08-18 11:54:49

老聽高速先生說高速電路板PCB串擾-40dB以下就比較好,那到底-40dB是多少串擾量啊?相信很多人都沒概念吧……PCB設計、仿真、製板

高速先生成員--黃剛



大家都知道,高速先生擅長做高速信號的仿真,不少的粉絲也和我們合作過仿真的項目,正常高速鏈路的無源指標包括了插入損耗,回波損耗和串擾,其中相信大家最看不懂的就是這個串擾指標了吧。的確,首先在很多協議中其實是沒有明確的串擾指標的,其次還因為無源指標都是在頻域描述的,所以理解起來是會有點繞的哈!

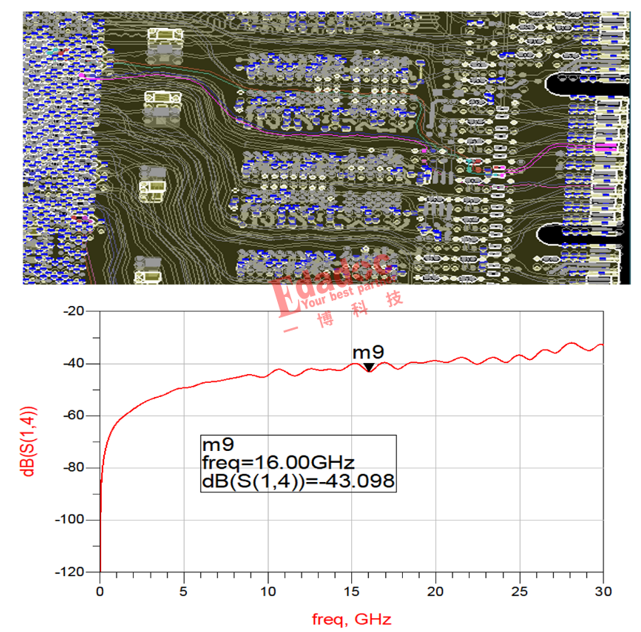

例如下麵這個簡單的仿真項目,PCIE5.0芯片到金手指這一段鏈路的串擾仿真結果:


我們仿真的是相鄰鏈路的串擾結果,PCIE5.0的速率是32Gbps,所以我們看基頻,也就是16GHz的串擾結果,在-40dB以下,40dB的串擾量我們認為是一個不錯的結果!


40dB到底是什麽概念呢,為什麽高速先生覺得是一個不錯的門檻?其實我們都懂,對於硬件工程師或者測試工程師來說,從時域上去描述一些指標永遠比在頻域上描述來得直觀。你不要告訴是多少多少dB,你直接告訴我有多少mV的串擾噪聲,這不就懂了嗎!對於這個要求,高速先生深表同情,哦,不是!是深表讚同哈!沒問題,那下麵高速先生就通過一個簡單的仿真例子給大家翻譯下dB和時域噪聲的關係吧。

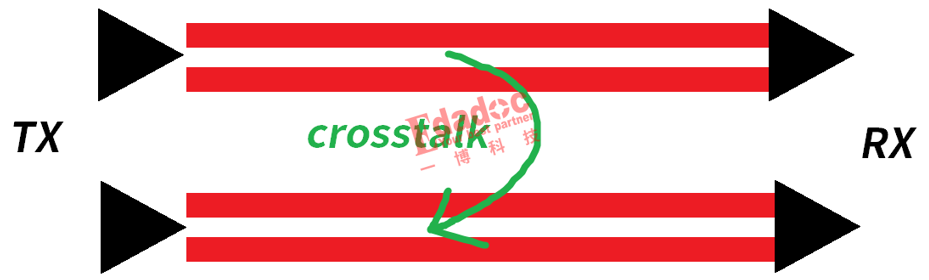

我們搭建一個簡單的兩對差分線運行在25Gbps速率下的串擾鏈路,示意圖如下所示:

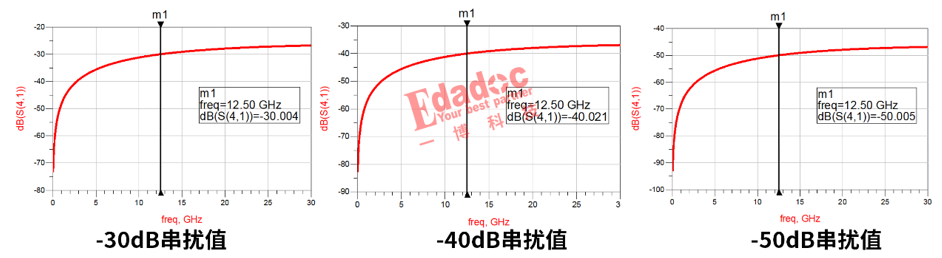

然後我們通過調整兩對差分線的線間距,讓這兩對差分線的串擾分別在-30dB,-40dB和-50dB這三個量級,分別如下所示:


對,就是這個大家看得不是很懂的頻域的串擾描述值。在其中一個通道的TX發送端發送一個峰峰值為1V的25Gbps的隨機碼,然後去看在靜止狀態下另外一對被串擾通道的噪聲,也就是一對攻擊信號給相鄰靜止信號帶來的串擾噪聲值。

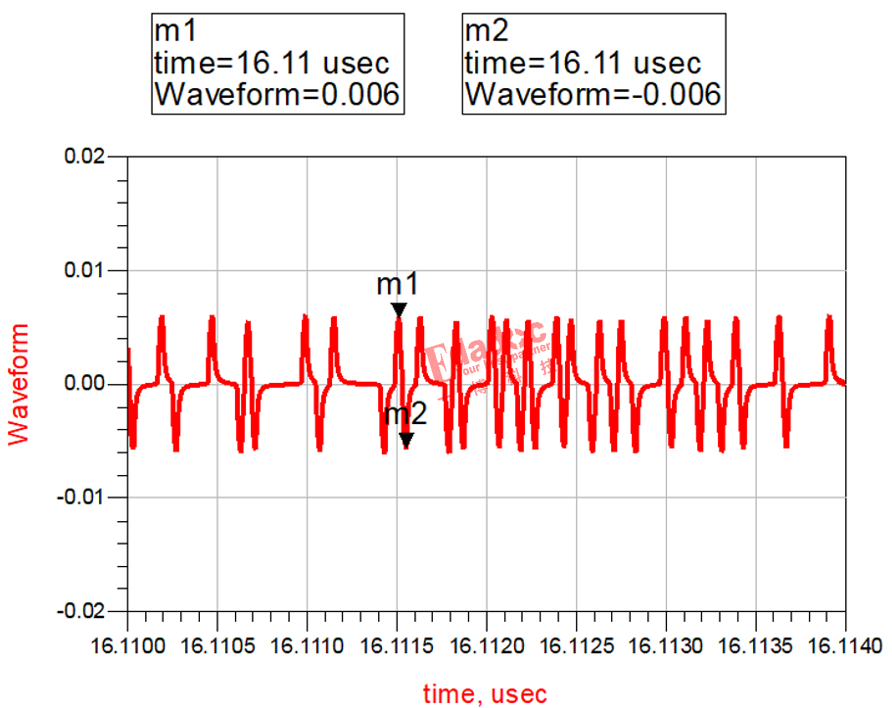

首先我們看看-40dB的無源串擾情況下,攻擊通道串擾到靜止通道的噪聲是多少呢?如下所示:在1V峰峰值的攻擊信號下,靜止通道被串擾的噪聲峰峰值為12mV!也就是1000mV中有12mV串擾到了被攻擊信號上去。

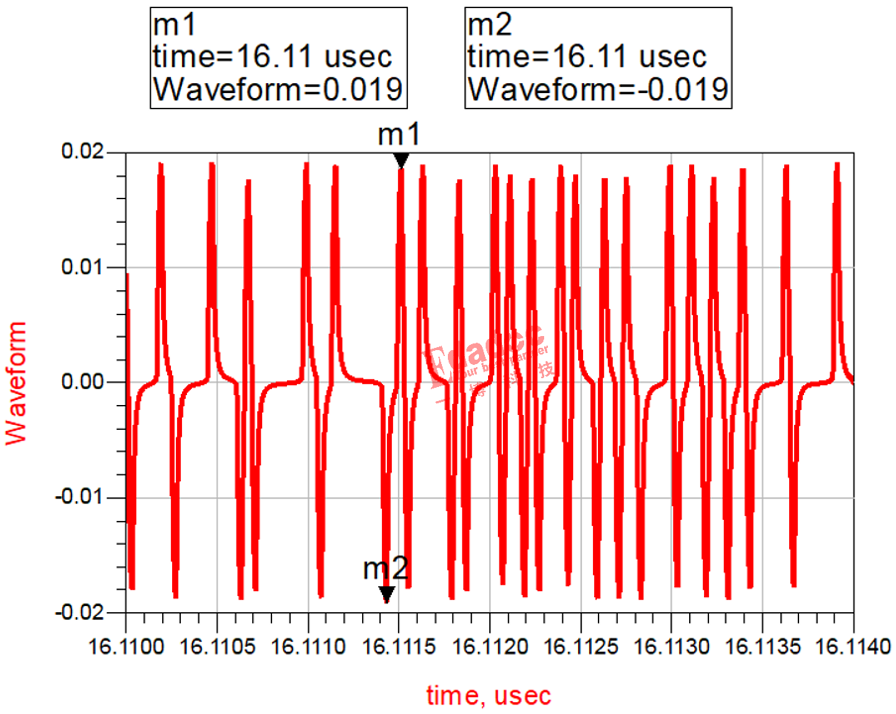

大家覺得大嗎?要不我們再看看-30dB的無源串擾情況下,攻擊通道串擾到靜止通道的噪聲。同樣的驗證方式,我們看到噪聲的結果如下所示:在1V峰峰值的攻擊信號下,靜止通道被串擾的噪聲峰峰值為38mV!也就是1000mV中有38mV串擾到了被攻擊信號上去。

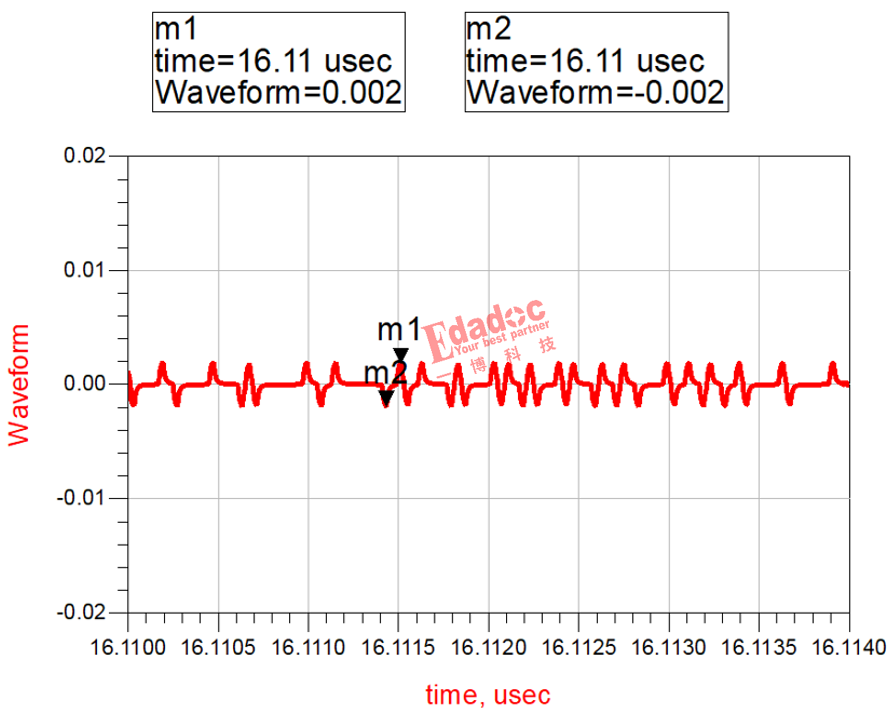

最後再看看50dB下的情況,噪聲如下所示:1000mV中有4mV串擾到了被攻擊信號上去。


總結下哈,同樣1V的攻擊信號,-30dB通道的串擾噪聲為38mV,-40dB通道的串擾噪聲為12mV,-50dB通道的串擾噪聲為4mV。的確,差異還真的是蠻大的哦!


還是回到我們熟悉的時域噪聲去看串擾直觀很多哈,從這個數值來看,大家也就知道了為什麽40dB是一個比較好的門檻了。當然也看具體的設計來定了,有的係統裕量可能比較夠,35dB都能滿足要求,有的係統要求很高,可能要做到50dB甚至60dB都有可能哈,另外可能受限於芯片的pitch,扇出的方式等客觀原因,做不到也有可能。所以40dB的串擾量級隻能作為一個相對普遍的優化目標,具體到每一個大家的項目時我們再好好的看哈!


問題:通過這個案例,大家能大概推下頻域的dB值和時域噪聲之間是怎麽轉換的嗎,又或者大家平時設計的係統一般以多少dB的串擾值為目標的呢?
