高速先生成員--黃剛

高速信號發展越來越快，無論是PCB設計工程師還是硬件工程師接收到的高速理論也越來越多了，什麽趨膚效應，玻纖效應，邊緣輻射效應等等，隨便都能脫口而出十個八個SI理論。有時候理論學得多本身當然是好事，但是怕就怕在理論越多，做起設計來越畏首畏尾了。Chris最近也比較忙，所以也比較少去深入到設計部去收集案例了，難得有一位資深的設計部同事Kevin找到我，問起這個問題來……

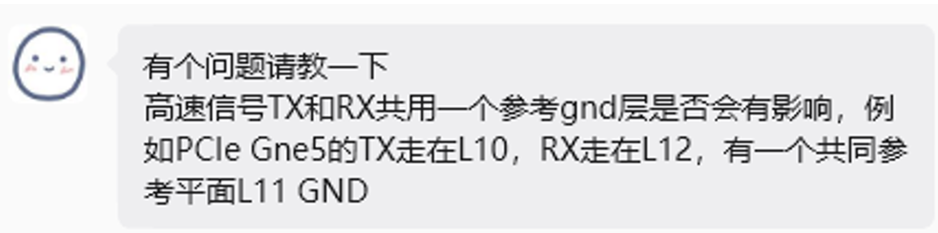

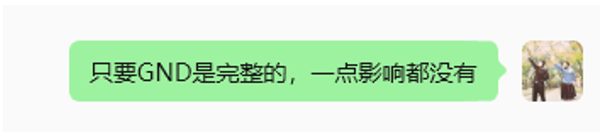

嗯，他的問題就很清晰了，也就是上下兩層高速走線L10和L12層共用一個參考層L11層。沒想到Chris沒過幾秒鍾立馬就回複了：

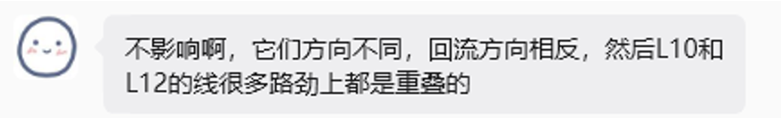

可能是生怕自己表達得不全麵，Kevin又特意補了一句：

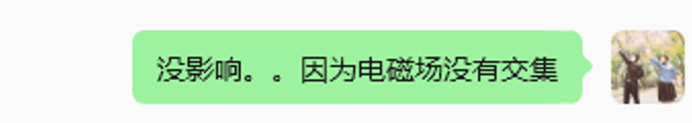

問題感覺看起來更嚴重了啊，又是TX和RX的反向信號的串擾場景，而且兩層走線在投影上還是重疊的，這還能沒串擾，換誰都不敢輕易相信啊！等來的回複也還是Chris輕描淡寫的一句話：

Kevin也算是非常非常資深的設計部員工了，平時SI理論的確也看得夠多，但是看起來也是一副難以置信的樣子。

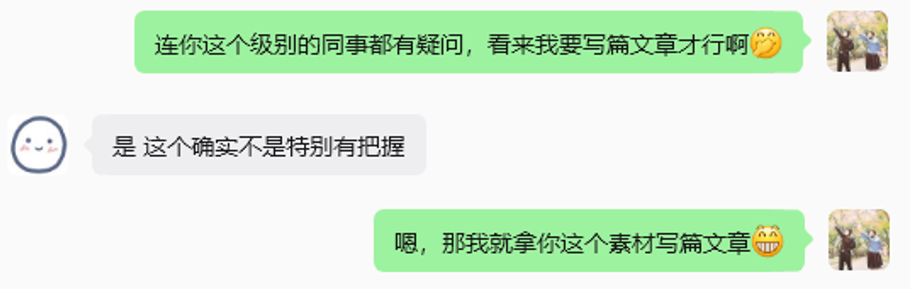

為了緩和這尷尬的氣氛，Chris主動提出：要不寫篇文章吧？

其實不僅是很多設計部的老員工問過這事，包括很多做高速的客戶也問過，看起來這並不是一句沒影響就能說服大家的哈，寫篇文章，做個仿真驗證可能是更好的方式。

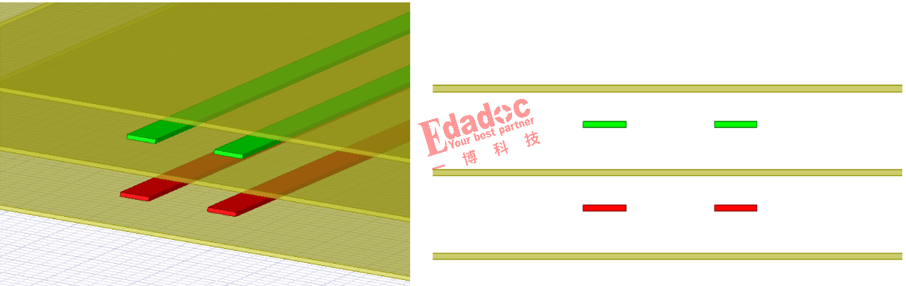

驗證的方式也很簡單，也就是建個3D模型，綠色和紅色的兩層相鄰層走線共用一個GND平麵層，然後就仿真下串擾就好了。

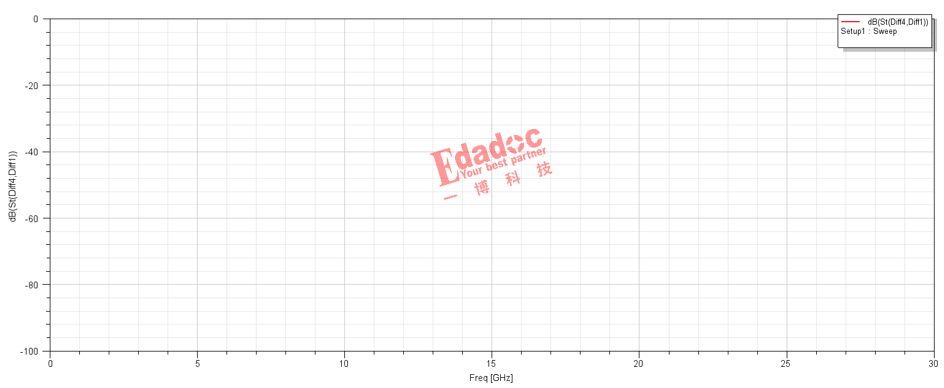

刷一下就仿真完成了，本來想打開串擾的結果來看看，結果發現：縱坐標從0到100dB的界麵上居然是空白的？？？

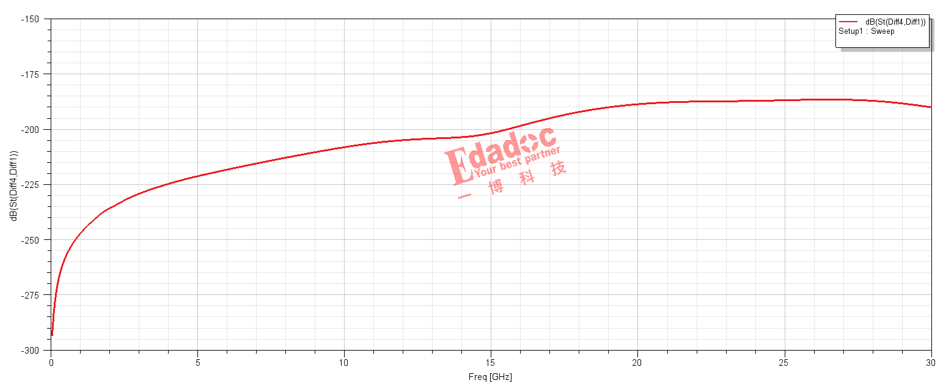

什麽鬼？仿真過程有問題，結果沒出來？別急嘛，要不把串擾量級放大到300dB界麵再看看，如下所示：

額。。。原來是有串擾結果跑出來的，隻是串擾太太太太太小了，小到超過了我們的認知，基本上和沒有串擾也沒兩樣了。

可能從串擾這個曲線上還不一定能說服大家，那要不……我們看看磁場？

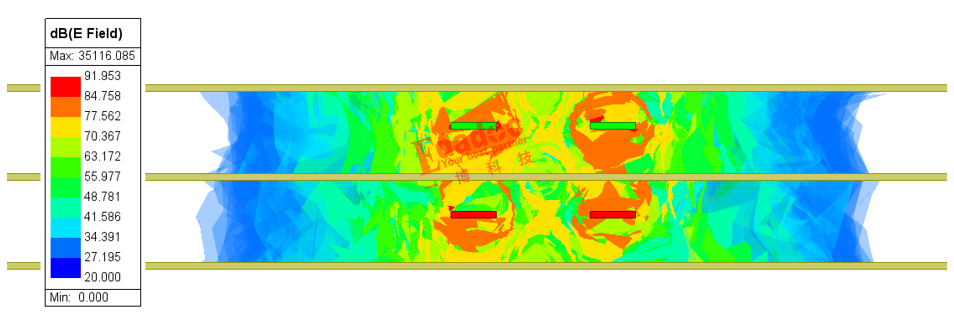

首先是上下兩對走線都一起工作的時候的磁場圖如下：

這不和很多人想象的一樣嗎，兩對走線同時工作，他們都會產生磁場啊，而且磁場幅度也很強，怎麽會沒有串擾呢？這裏要糾正大家認識一個誤區哈，的確兩對信號本身在工作，肯定會有很強的磁場，但是判斷他們之間有沒有串擾，不是單純的看磁場強不強，還看磁場有沒有交集。如果磁場沒交集的話，哪怕強到無邊，其實它們也沒有串擾！

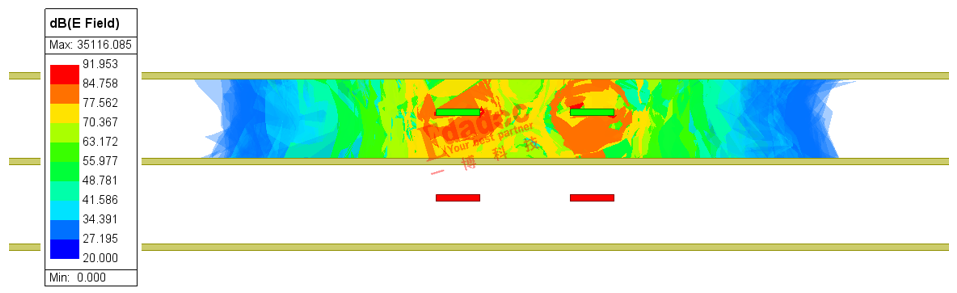

到底怎麽算有交集，怎麽算沒交集呢？很簡單嘛，我們隻讓上麵的那對高速信號在工作，下麵的保持靜止狀態，我們看看上麵的磁場能不能影響到下麵的走線就知道了。

結果是這樣的：

是不是顛覆了很多人的認知，上麵信號線產生的強磁場居然一點都沒說穿過中間的地平麵，壓根影響不到下麵靜止的信號。所以，它們的磁場沒有交集，也就是所有……它們一丁點串擾都沒有哈！

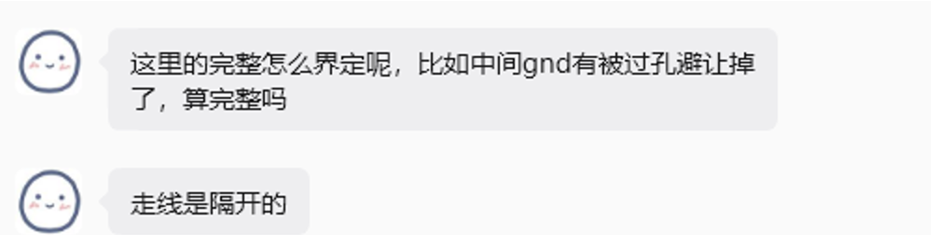

還得是Kevin，關於Chris上麵回答的“完整”兩個事，讓Kevin又逮到了機會。

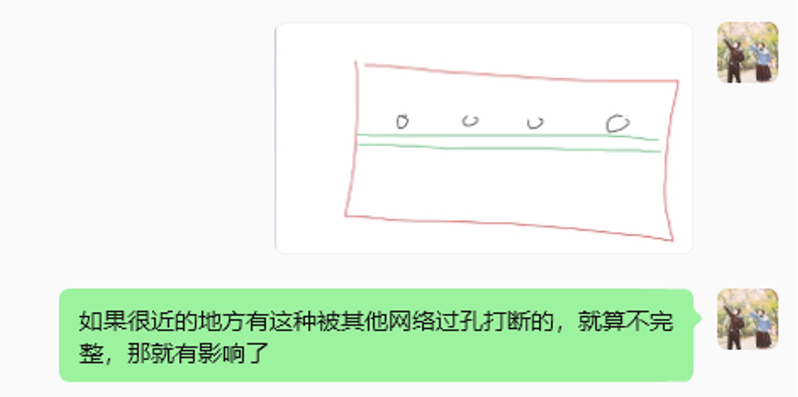

還好Chris也早有準備，拿出來繼續應對的話術：

行吧，本身文章寫到這就完了，既然Kevin那麽熱愛學習，那Chris當然不會掃同事的興。就按照上麵這個簡筆畫繼續驗證下，如果有其他非地的過孔打斷平麵之後，到底相鄰的兩層高速信號線會不會還是沒有串擾？

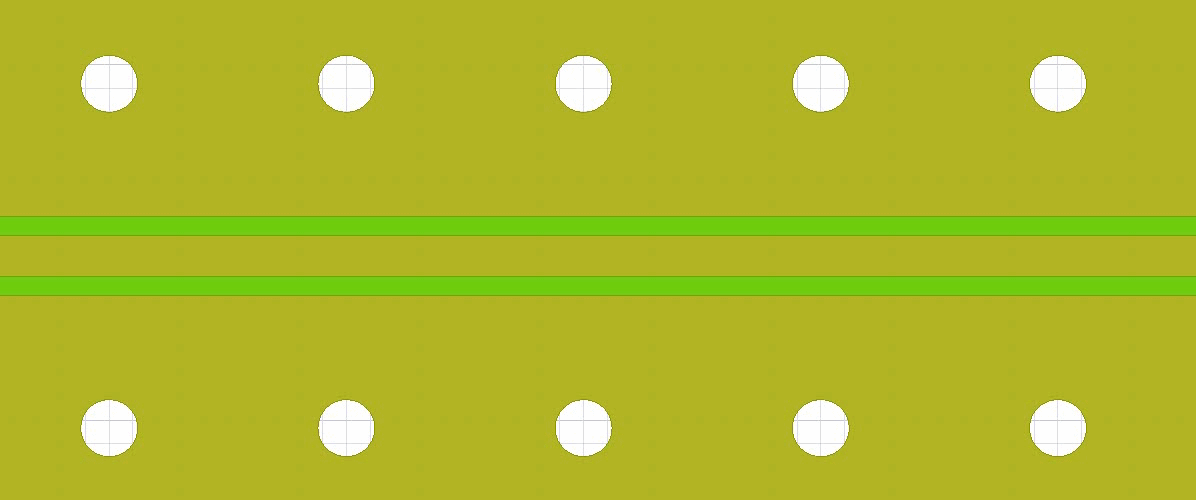

於是Chris又建了另外一個模型，而且還是個過孔打斷平麵距離不同的動圖，如下所示：

也就是想驗證下打斷過孔的位置距離走線從遠到近的變化時，串擾到底還能不能一直保持很理想的情況哈。打斷過孔的位置從最遠的30mil到最近的10mil，每隔5mil一種，一共5種case的掃描。

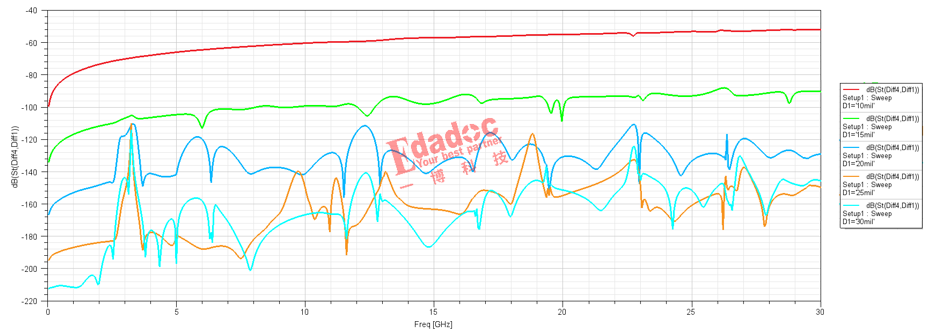

不賣關子啦，文章已經很長了，要是再長點大家都不看了哈。直接看仿真掃描後的結果，如下所示：

可以看到，被過孔打斷後，平麵就變得不是完整的狀態了，這個時候就和很多朋友想象的一樣了，串擾就有了，而且隨著平麵打斷的位置距離走線越近（例如最近10mil的狀態下），串擾就明顯了。

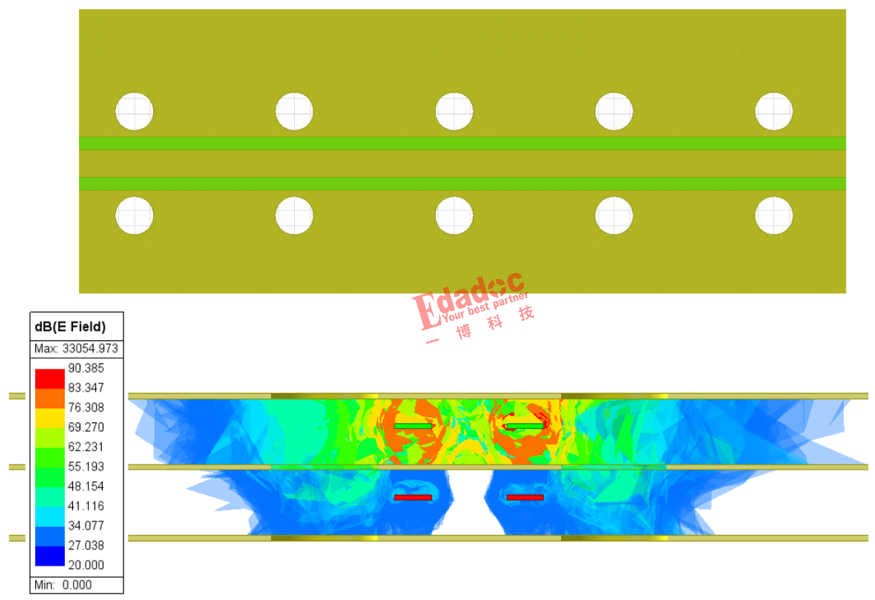

我們來看看10mil距離下，同樣隻讓上麵那對高速線工作，下麵高速線靜止時的磁場。

可以看到，當平麵變得不完整之後，上麵信號的磁場就能夠通過過孔的縫隙穿到下麵靜止的信號中了，那就是磁場有交集了，這不就真的有串擾了嘛！

好久沒寫過那麽長的文章了，當然的確也感謝Kevin給Chris提供的素材。這個問題相信不止Kevin有疑惑的，我司很多設計部同事，包括很多外部的客戶都有疑惑，剛好借著這個機會就一篇文章說清楚了，也算是給大家一個很好的仿真結論支撐，讓大家以後遇到這種很常見的高速走線設計方案時再也不慌了哈！

問題：大家平時設計中有沒有遇到自己把握不住的各種走線之間或過孔之間的串擾問題，都可以留言發問哈，說不定下篇文章就是用你們的素材了……
