高速先生成員--薑傑

銅箔粗糙度會影響高速信號的損耗，為什麽？

你一定想到了，沒錯，趨膚效應。說白了就是因為電流流經導體時總是尋求阻抗最小的路徑。

信號頻率較低時，阻抗主要由回路電阻決定，電流在導體上的分布相對均勻，這也解釋了低速信號對於銅箔粗糙度為啥不敏感。

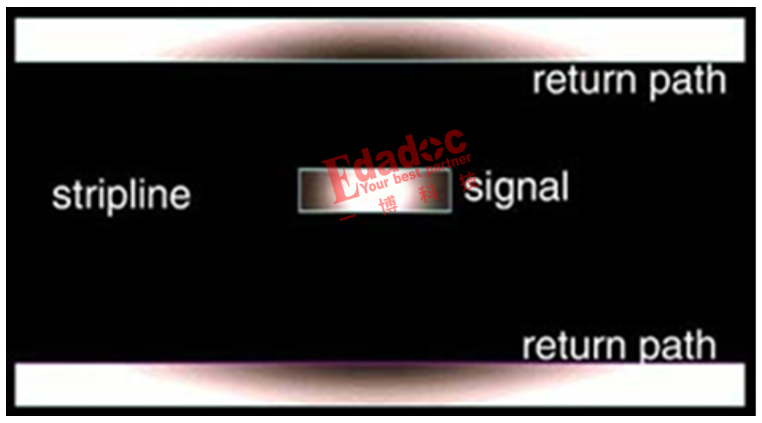

對於頻率較高的信號，阻抗則是由回路電感主導，為尋找回路電感最低路徑，一方麵，電流在導線上會盡量擴展分布範圍以減少導線自感（可解釋加寬走線有利於減少傳輸線的損耗），另一方麵，返回路徑中的反向電流會盡量靠近信號路徑表麵以增加二者的互感，減小回路電感。這種電流趨向導體表麵分布的現象稱為趨膚效應（如下圖所示，導體上顏色越深表示電流密度越大）。

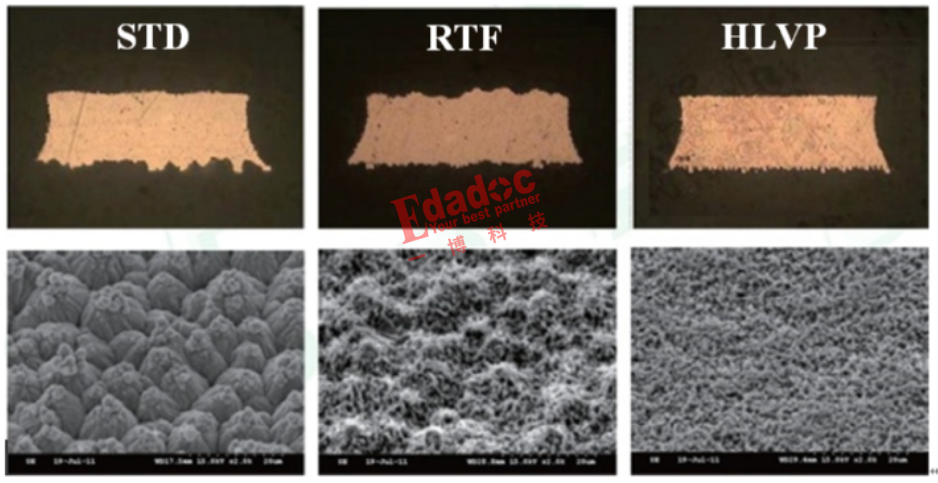

為了滿足信號損耗的需求，需要根據實際情況選擇不同表麵粗糙度的銅箔，以此為劃分標準，銅箔大致可以分為STD(標準銅箔)、RTF(反轉銅箔)、VLP(低表麵粗糙度銅箔)以及HVLP(超低表麵粗糙度銅箔)。粗糙度大小關係是：STD＞RTF＞VLP＞HVLP。

隨著單板複雜度的增加，同一塊單板通常存在不同協議的高速信號，可能需要控製不同的阻抗，也就意味著走線的線寬會發生變化。

那麽，銅箔粗糙度對不同線寬的損耗影響是怎樣的呢？

看了這麽多理論，想必大家已經累了。緩一緩，歇一歇，我們用直觀的仿真數據說話

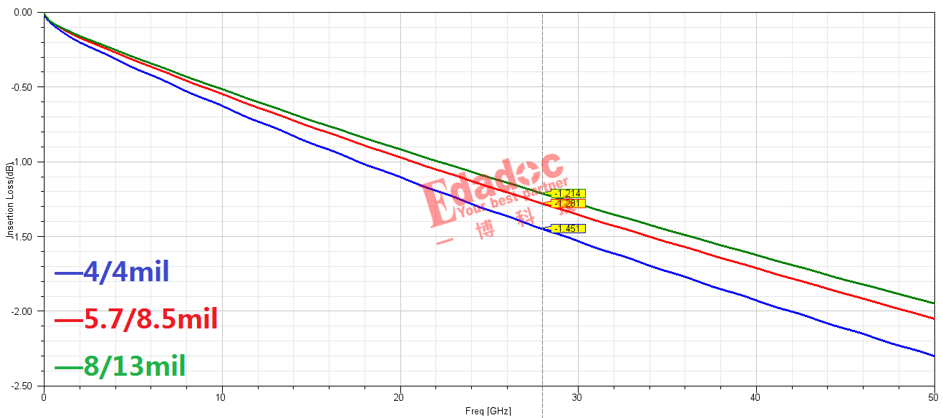

以M6級別板材的某帶狀線為例，走線層和參考平麵銅箔均為HVLP銅箔時，走線W/S分別為： 4/4mil 、5.7/8.5mil及 8/13mil時，單位長度損耗@28GHz對比如下：

如你所知，隨著線寬的增加，單位長度走線損耗是變小的。

還是上麵的例子，為了突出差異，這裏僅對比了三種線寬時HVLP及STD兩種銅箔的情況：

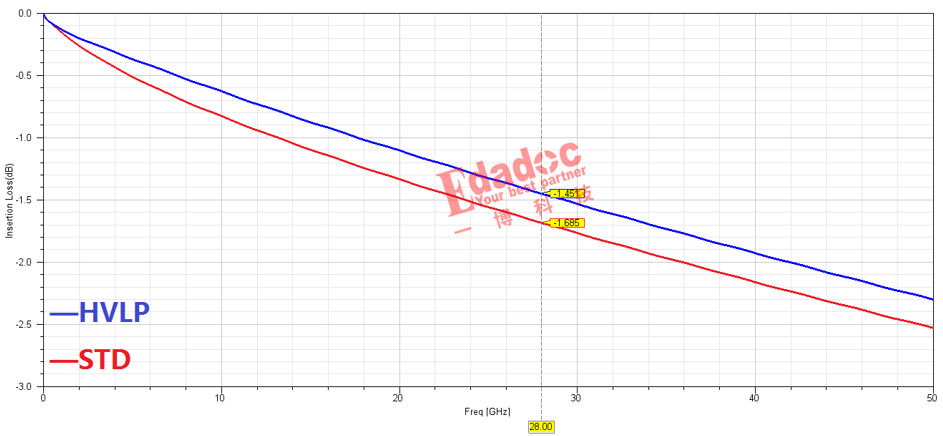

走線W/S=4/4mil時損耗差異為0.234db/in，隨著銅箔粗糙度的增加，損耗增加了16%

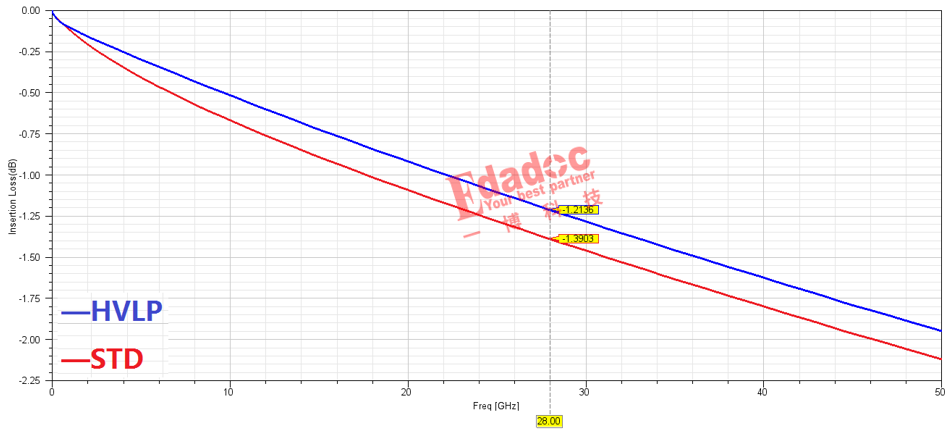

走線W/S=5.7/8.5mil時損耗差異為0.192db/in，隨著銅箔粗糙度的增加，損耗增加了15%

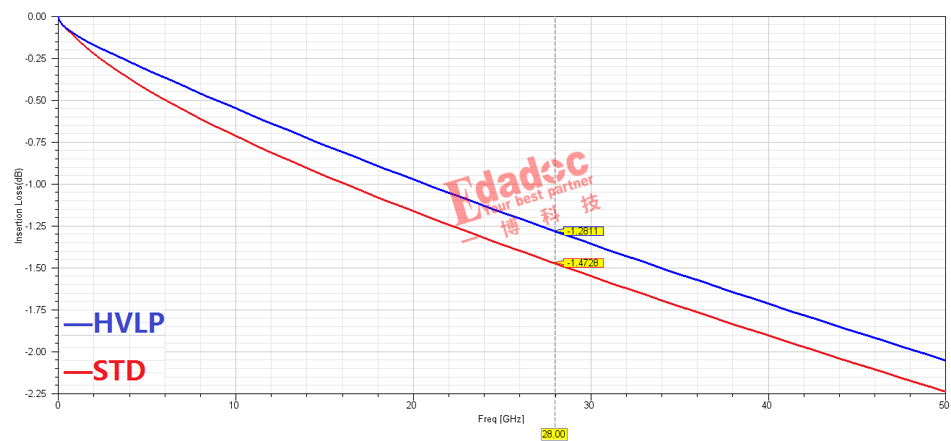

走線W/S=8/13mil時損耗差異為0.177db/in，隨著銅箔粗糙度的增加，損耗增加了14.5%

隨著線寬的增加，走線損耗減小的趨勢符合預期，有趣的是，不同粗糙度的損耗差異居然也是變小的……

問題來了：

為什麽走線越寬，銅箔粗糙度對損耗的影響越小？
