相信很多粉絲都知道高速先生進駐了新的辦公室，在我們忙著整理實驗室時收到了客戶送來的板子，客戶測試後反饋說SMA頭位置的阻抗過低，於是我們放下了手上的收拾工作，在淩亂的實驗室裏開始了新總部的debug首測！

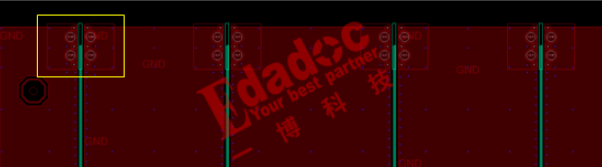

由於是客戶自己設計，我們加工和焊接的，因此客戶把懷疑的地方放到了我們加工或者焊接上麵。我們先看看客戶的PCB文件，可以看到客戶設計的應該是一歀測試板，用到的SMA頭是板邊焊接的同軸連接器。

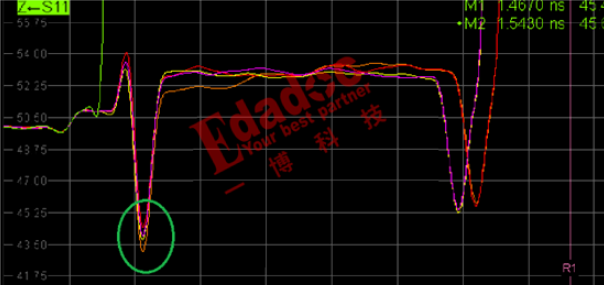

既然客戶把焊接好的板子發給我們了，第一步當然要測試驗證一下阻抗是不是真的做低了，於是我們進行了幾個SMA頭位置的測試，果然發現阻抗明顯偏低，SMA頭與板子接觸的位置隻有42到43歐姆。

從PCB設計上可以看到，從SMA頭進來一直到走線，其實走線線寬是沒有變化的，因此加工導致的阻抗偏差就不太可能了，因為後麵的走線是能夠控製到50歐姆允許的範圍內。所以我們就把這個阻抗低點的位置鎖定在SMA頭和板子接觸的地方。其實不光我們懷疑是這個位置，連客戶也有同感。

其實這個客戶是具備不錯的設計和仿真能力，大家沒聽錯，具備仿真的能力！！！客戶一開始是對這個SMA與板子的接觸位置進行了3D的仿真，所以客戶才能有理由懷疑是我們這個加工或者焊接的問題。高速先生一般都把姿態先放到比較低的位置，去聆聽客戶的反饋和意見，而且客戶還給我們展示了他們3D建模和仿真的結果。高速先生遇到了同行，頓時覺得找到了同路人，不管怎麽樣，先點個讚！

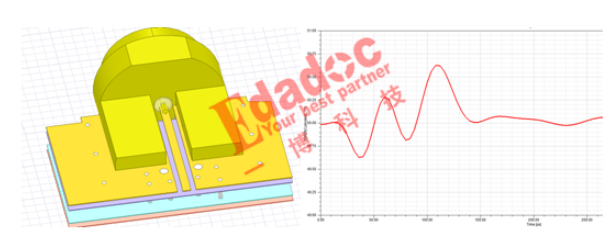

我們看到客戶的建模和仿真結果是這樣的，可以看出來，客戶是很用心的進行設計和仿真的，仿真的阻抗做到了精準的50歐姆附近。而有過SMA頭3D建模的朋友們也會知道，這個操作也不是一件容易的事情哈。

感覺看完了客戶的仿真模型和結果後，整個debug更迷茫了，因為乍眼一看，高速先生感覺客戶的SMA建模和仿真結果好像也沒啥問題。

於是我們拿著實物板子，對著這個位置左看右看，突然發現了很重要的一個點，那就是…

原來SMA頭是焊接的！！！

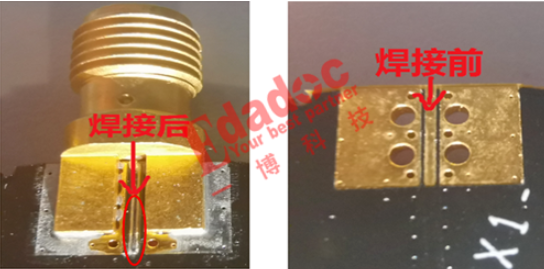

但是高速先生想表達的意思並不是這麽膚淺哈，而是從SI的角度出發，根據我們的經驗來判斷，焊接這個流程或多或少都會對信號質量產生影響，因此我們會從這個角度去評估客戶的仿真結果和實測的差別。首先我們來肉眼上看看沒焊接和焊接後的板子細節。可以清楚的看到焊接後在走線開窗的地方會存在一串的焊錫殘留，於是我們就有了一個大膽的想法…

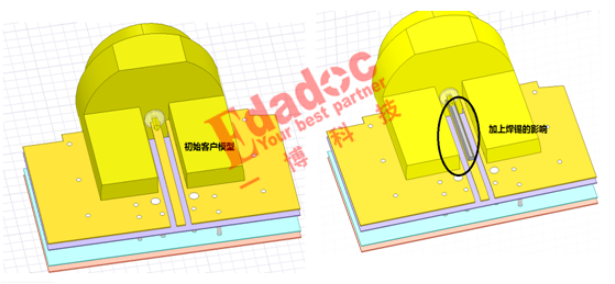

我們在客戶原有模型上根據焊錫的相關參數加上焊錫的影響，來仿真看看結果會變成怎麽樣。

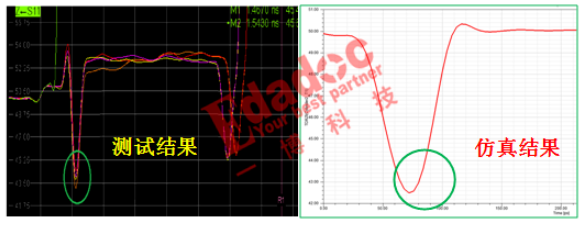

仿真結果驗證了高速先生的猜想，在模擬上焊接的影響後，該位置的阻抗就跌落到與測試結果非常接近了。

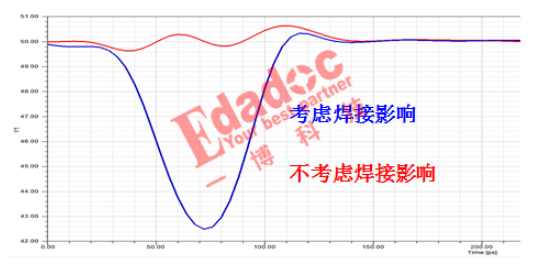

從仿真結果來看，有加上焊接影響和沒加上焊接影響的差距就是那麽大。

文章的主要內容就是這樣了。到底是焊接的問題還是SI問題導致阻抗偏低的呢？高速先生在這裏就不評論太多了，小夥伴們大家去判斷吧。
