無論是高速數字信號，射頻信號還是數模信號，工程師們都很關心信號之間的隔離度，希望通過測試的方法來得到這個指標。但是高速先生想問的是，各位熟練的測試工程師們，你們測試前有關心過儀器本身帶入的隔離度是多少嗎？

是的，大家沒聽錯，相信很多朋友們用網絡分析儀進行隔離度測試的時候，其實並不知道儀器的隔離度，就直接去測試待測物了。當然高速先生猜想有一種解釋，就是大家都覺得儀器本身的隔離度肯定是很好啦，直接用它來測就好啦。

當然這個覺得儀器本身的隔離度好還是不好也是個很主觀的東西。比如說，如果你測試的兩根信號之間的隔離度要求的指標隻是20dB的話，那麽相對於20dB，儀器本身的隔壁度在你看來的確是很好的。但是如果你要求的兩根信號之間隔離度要達到60dB的話，可能分分鍾儀器本身的隔離度還沒有你要求的指標好呢！

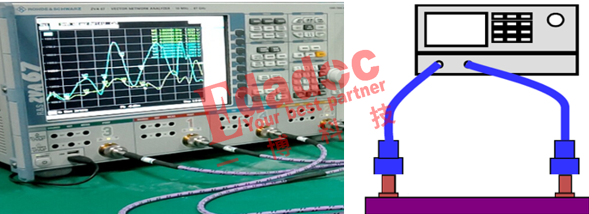

我們實驗室的網絡分析儀是長下麵這個樣子，我們能清楚的看到，儀器本身是通過4個端口連接著cable，然後通過同軸連接器來接入我們的PCB板，如果要測試PCB板上某兩根信號的隔離度，實際上它的結果是包括了cable和同軸頭的隔離度的，因此如果cable和同軸頭的隔離度還比PCB上的待測物的隔離度要差的話，其實我們是測不到真實的待測物的隔離度的。

另外關於網絡分析儀測試的操作，大家可以去關注以下視頻，我們高速先生團隊的美女工程師親自登場，詳細的教大家如何測試！

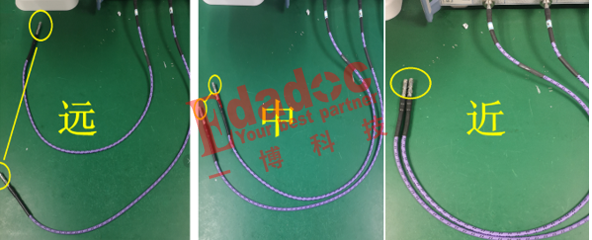

好了，前麵的其實都是一些鋪墊，現在要進入到本文最精彩的部分了，那就是看看網絡分析儀的cable和同軸頭本身的隔離度到底是多少。高速先生想到了一個很有趣的驗證方法，那就是把兩根cable分別放置不同距離，然後看看他們之間的串擾是否有變化。高速先生分別把兩根cable擺放的位置如下所示：

我們擺以上這3種情況，分別是高速先生認為的遠、中、近三個pose！那個，請不要問我們具體的距離是多少，我們主要是定性來分析，要知道具體距離的話，就隻能麻煩大家在圖上去測量了哈。

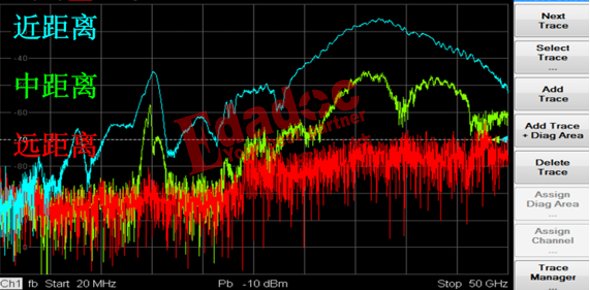

這個時候請大家仔細看本文最重要的一張圖了，也就是這3個pose的串擾結果，如下所示：

從驗證結果可以看到，如果是兩根cable拉得比較遠的時候，我們的儀器出來的隔離度其實是很好的，達到70dB以下，但是隨著兩根cable拉近之後，在比較高頻的隔離度就會慢慢變差，等到兩根cable幾乎碰上的時候，高頻的隔離度大概就隻有30dB了。

最後再總結一下本文的內容哈：我們在測試待測物之前其實是要先了解指標，不僅是指待測試要達到的測試指標，還要去關注測試儀器本身帶進來的隔離度指標，如果要測一個和儀器本身隔離度接近的指標的話，其實就不容易去分辨了。另外在測試極低隔離度的待測物時（例如60dB以上），在本身明確儀器本身的指標能達到60dB後，我們在設計或者測試操作時就應該把兩根測試cable盡可能的拉開，以免把cable的隔離度也帶入到待測物裏麵哈。
