你相信有一天,PCB設計時BGA裏麵不能走差分線嗎?

發布時間:2020-08-03 10:43:10

你肯定會相信阻抗不匹配影響PCB性能;你會相信等長做得不好影響DDR的時序;你也會相信PCB太長的話高速信號會有問題;但是如果我們告訴你總有一天BGA芯片裏麵不能穿差分線的話,你會相信嗎?

高速先生成員-- 黃剛

你肯定會相信阻抗不匹配影響PCB性能;你會相信等長做得不好影響DDR的時序;你也會相信PCB太長的話高速信號會有問題;但是如果我們告訴你總有一天BGA芯片裏麵不能穿差分線的話,你會相信嗎?



所謂BGA,也就是學名為球柵陣列封裝的芯片,是芯片封裝界發展到今天為止算是集成度最高的封裝技術了哈。小則幾百pin,多則幾千pin都密密麻麻的按照一定的pitch間距進行排列,我們目前常用的pitch1.2mm1mm0.8mm這些。

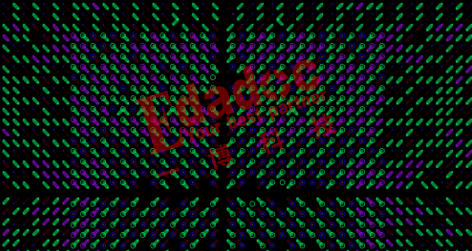

那麽說到密集,大家肯定都有過這樣的經曆,也就是處於BGA裏麵的高速信號如果要走出BGA的話,一般會在pin的位置去做fanout,也就是所謂的BGA扇出,然後通過一個內層(當然底層也可以)從BGA裏麵層層進行突圍,直到走出BGA區域為止。有的時候,這對走線在走出來的過程中經過的地方可謂是非常的坎坷,坑坑窪窪的,例如下麵這樣,做過高速信號PCB設計的粉絲們應該都很清楚為什麽會這樣了哈。

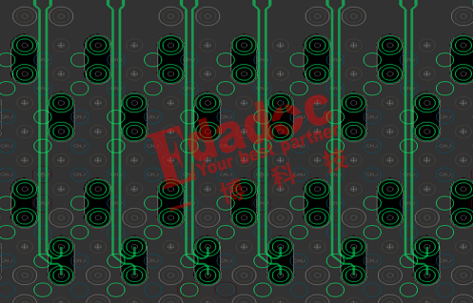

我們知道,高速信號的過孔是要進行反焊盤處理的,那麽這個時候我們就會發現,一對從BGA裏麵走出來的線可能需要經過若幹個過孔反焊盤的邊緣。為什麽叫邊緣呢?因為過孔反焊盤理論上是挖的越大越好,這樣才能最大程度的提高過孔的阻抗,因此在走線經過的區域,基本上是走線上下的參考平麵就會被反焊盤挖空掉,也就是在過孔的區域,走線是沒有多餘的參考的。



如果要問大家這個時候是保證過孔的阻抗呢還是保留那麽一小段走線的參考平麵,我相信百分之80以上的人都說是保證過孔的阻抗,大家的意見都是也就幾十mil的走線少一點參考平麵能有多大的影響,再說了,又不是完全沒參考平麵,隻是沒有多餘的參考平麵而已嘛。另外很重要的一點就是,這個是作為PCB設計界一個通用的處理方式,而且在大多數產品做出來之後都是沒有問題的。因此大家也就覺得是一個很穩妥的設計方法了。

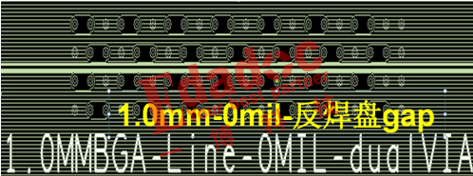

但是高速先生總喜歡對一些看起來很正常的設計理念進行“挑戰”,這次我們就針對BGA穿線是不是真的沒有問題進行研究。我們做了一塊測試板,驗證下在1.0mm pitch BGA間距的情況下穿線的影響。如下所示:我們在1.0mmBGA下穿過一對差分線,然後模擬經過若幹個其他走線的過孔反焊盤區域的情況,我們來看看這對走線本身的性能如何。

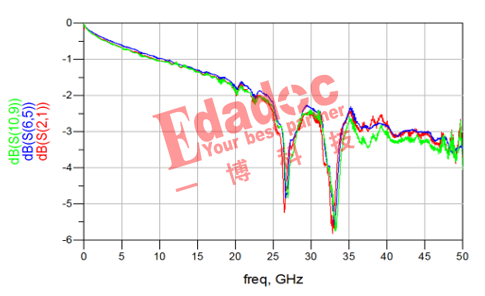

經過我們對幾塊板的同一個待測物的測試結果對比發現,結論是驚人的一致!!!它的損耗不會是一條我們認為的平直的曲線,其中在25GHz之後有非常巨大的諧振點。












那個,我相信大多數粉絲們都能看懂上圖的插入損耗曲線,至少能分辨出好還是不好。如果你們對S參數還不太熟悉的話,我們高速先生隊長還專門親自拍攝了一個通俗易懂的小視頻,可以幫助大家更深入的了解S參數這個SI重要的概念哈。

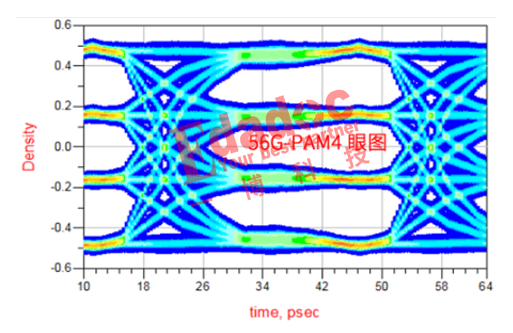

好,我們繼續往下講,從這個糟糕的S參數來看,我們大致可以判斷它的可用範圍在25GHz內,如果大家還是對頻域參數不是很熟悉的話,我們換成大家喜歡的時域來分析哈。從上麵的損耗參數來看,走線在很成熟的10Gbps25Gbps應該都是沒太大問題的,那我們就直接跳過10G25G,從56Gbps起步來衡量。那放到我們現在也做得比較多的56G-PAM4的高速設計上,我們看看如果發送一個理想的56G-PAM4信號源經過這個BGA扇出之後會是怎麽樣呢?

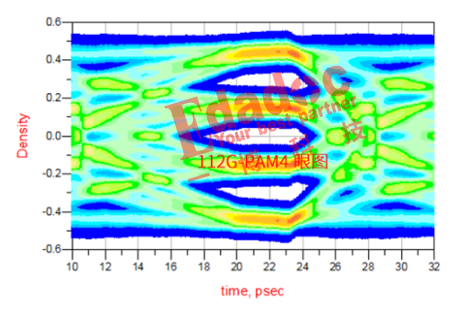

嗯,看來這個BGA的扇出設計對於56G-PAM4還是OK的,那我們再來個更厲害的?目前業界已經開始對112G-PAM4進行研究了,那高速先生也嚐試下加入一個112G-PAM4的信號源進去,看看經過這個BGA扇出之後會是什麽情況。結果如下所示:












從上麵的眼圖可以看到,就隻是經過了一個BGA扇出之後眼圖就“涼”了一半了,壓根都還沒開始走線,加上走線的話估計就……呃!



就像前麵所說的,在112G來臨的時候,如果還是像上麵一樣的BGA扇出的話,這對差分線的性能會大打折扣,甚至可能一個我們認為很簡單的扇出設計就消耗掉整個通道的裕量。BGA扇出雖然是個很簡單而且約定俗成的設計,但是在信號速率越來越高之後,信號的性能會受到越來越多因素的影響,比如BGApitch大小,過孔反焊盤設計,疊層設計,線寬線距選擇,加工誤差等,使得原本看起來一個很平常的設計都可能出現問題,這可能也變成我們SI未來要去思考的問題了。
