PCB測試,表層差分阻抗4OHM是什麽鬼?

發布時間:2021-03-01 17:22:33

表層差分線設計阻抗100ohm,實測阻抗4ohm,來~來~來,一起走進科學

高速先生成員-- 黃剛

自從有了67G的矢網,需要測試的板子不知怎的就突然多起來了呢。今天給大家分享一個我們前段時間遇到的測試案例。



芯片之間有一組高速信號,走線的設計阻抗是100ohm,給到加工的要求是100ohm+/-10%,但由於是打樣階段,對芯片不太放心,客戶希望我們能夠幫他們挑幾片阻抗盡可能的好的板子,先貼兩片看看測試情況如何,再決定是否往下繼續貼片,畢竟芯片挺貴的。

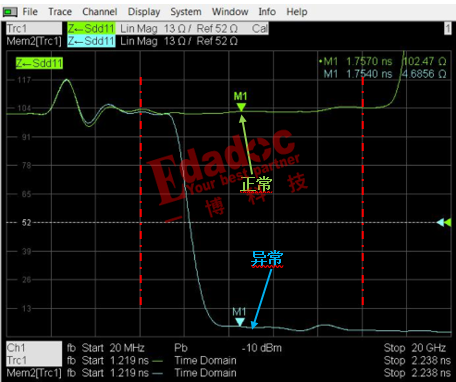

這組高速信號一共4對線,先測了三對線,測試結果顯示前麵三對線阻抗控製得都還不錯,trace的差分阻抗在102~104ohm之間。測到最後一對線時,差分阻抗突然掉到4ohm了,這是什麽情況?咦~~~有好玩的!(作為SI工程師,千篇一律的好見得多了,反而喜歡偶爾來點不一樣的壞,不然生活真的好無趣呐~)

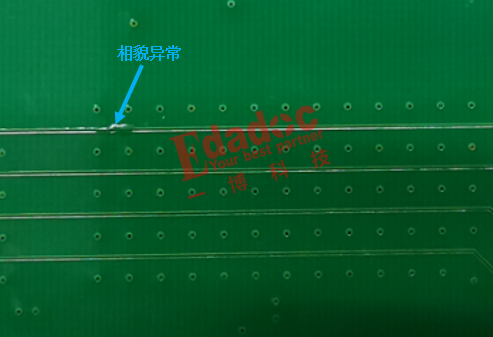

客戶沒有給我們brd文件,不過好在走的是表層微帶線,我們這雙快瞎掉的眼睛勉強還夠用。我們從芯片的pad開始,從頭到尾把這對線仔細觀察了一番,發現有個地方長得跟別人不一樣,明顯不平整,有異常凸起的感覺。

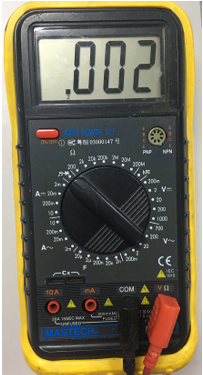

回到前麵的測試圖,從阻抗的測試結果看是短路的症狀,但到底是誰跟誰短路了呢?這個時候都不需要用什麽儀器,用最簡單的方法進行排查——萬用表。我們把差分線中的一根線(假設是P)和GND點了一下:開路;另一根線(N)和GND點一下:開路;P和N點一下:萬用表開始尖叫——P和N短路了!




這對差分線中的P和N短路了,我們再看看短路是不是就發生在外觀異常處。我們從時間上推算,阻抗跌落到4ohm的位置出現在測試點往後大概250ps的位置,就是4cm左右的位置,剛好就在外觀異常處。



這說明表層的線起皮了,沒有牢牢粘在PP上,差分對裏的P跑去跟旁邊N那根線來了一下親密接觸,就這麽一下下,這塊板就徹底作死了。
