難以置信!PCB損耗大了2倍,原因是高速信號自己被自己串擾了

發布時間:2025-04-14 10:55:14

不要認為高速信號隻會和另外一對信號產生串擾,它居然也能被自己串擾,而且它的嚴重程度還比別人串擾它差多了!別不信,這種損耗翻倍的設計,你們大多數人都幹過……

高速先生成員-- 黃剛

相信高速先生的粉絲都知道我們有差不多上千的設計工程師了吧。既然有那麽多人,那麽每天發生點奇奇怪怪的案例就是很不奇怪的事情了!一天下午,Chris正愁著下周不知道給大家看點啥文章的時候,百無聊賴中翻翻之前的案例,找到多年之前的一個看起來很正常,揭秘起來又感覺很有趣的高速設計案例,決定拿出來給大家分享下,讓我們成千上萬的粉絲一起後怕起來。

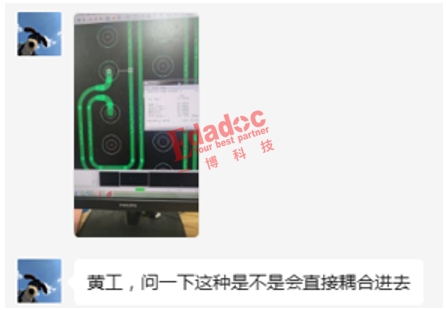

是的,我相信這個設計的確是很常見的做法,十個設計工程師可能有5個都曾經這樣做過。相信Chris一說出來,你們立馬就要對號入座了。想當年,這事情的開頭是源自於我司某分部的資深設計同事C君給Chris發過來的信息。

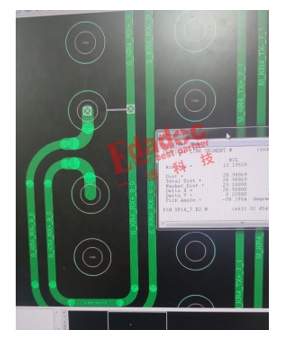

小圖片看不清是什麽設計是吧,Chris也一樣。當Chris把它點開之後,哦!!!原來是在高速連接器扇出的走線設計,大家也覺得很普通吧!

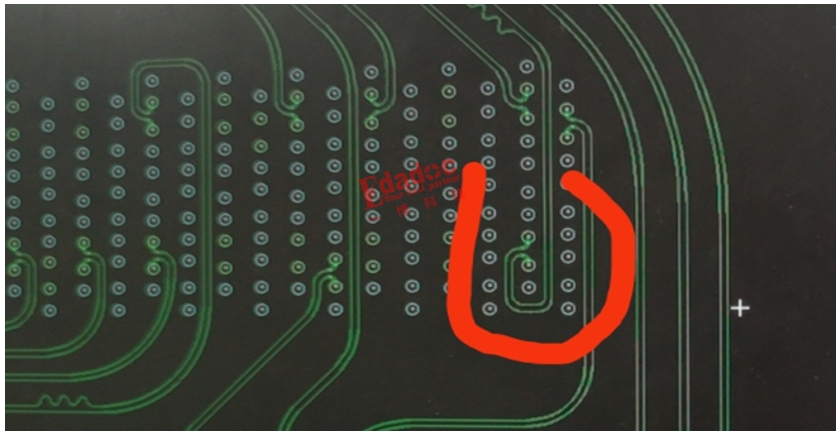

無非就是出線通道可能被擋住了,隻能從下麵繞一下再往上扇出唄。再給大家看一張整體的出線圖,大家就明白了。的確,很多工程師都會這樣扇出。

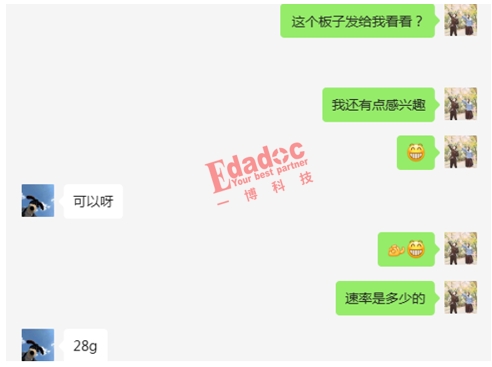

Chris一直都是個對技術很執著的人,這個雖然不是仿真的項目,也毫不猶豫的拿過來,打算自己驗證下到底有沒有影響。畢竟這對信號的速率是高達28Gbps,而且Chris其實也是覺得會有影響的。

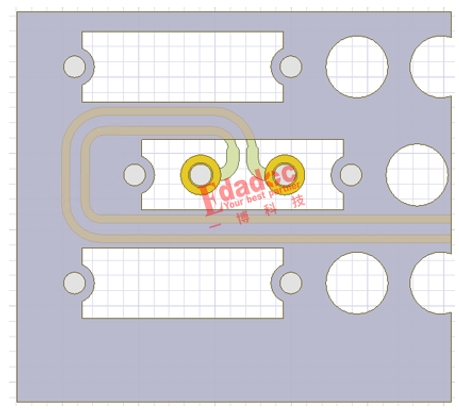

二話不說,拿到板子之後,Chris就專門針對這種繞著連接器走的信號進行了3D的建模,就是下麵這個樣子了。

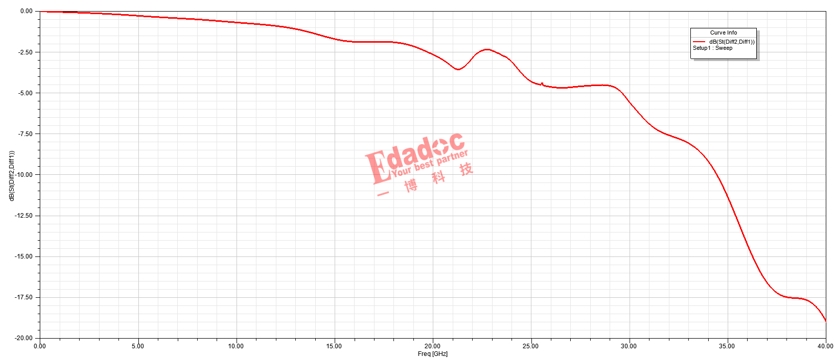

經過七七二十一分鍾的仿真時間後,仿真結果出來了。從損耗的結果上看,也沒什麽異常啊!






雖然不是非常非常線性,但是在28Gbps用到的頻段內也還是不錯,損耗大概1.5dB的樣子,然後在很高頻後才有明顯的跌落。那大家就放心了嘛,原來Chris驗證之後的確也沒有很嚴重的問題嘛。






咋滴,文章就這樣完了?那當然不會啦,這樣顯得多沒意思啊!上麵的結果看起來是沒有很致命的影響,但是沒有經過和好的設計對比,你怎麽知道它沒有傷害呢?關鍵是問題來了,怎麽才能有一個和它能對比的好的設計呢?

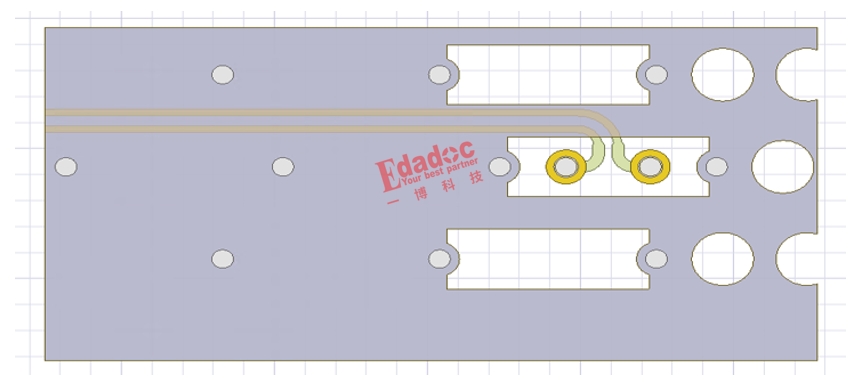

也沒那麽難了,大家應該都公認的不在連接器裏麵繞一圈,直接扇出應該算好的設計了吧。然後我們把直接扇出的走線長度做成了繞線的長度一樣,那就是一組很有價值的對比模型了,就像下麵這樣。

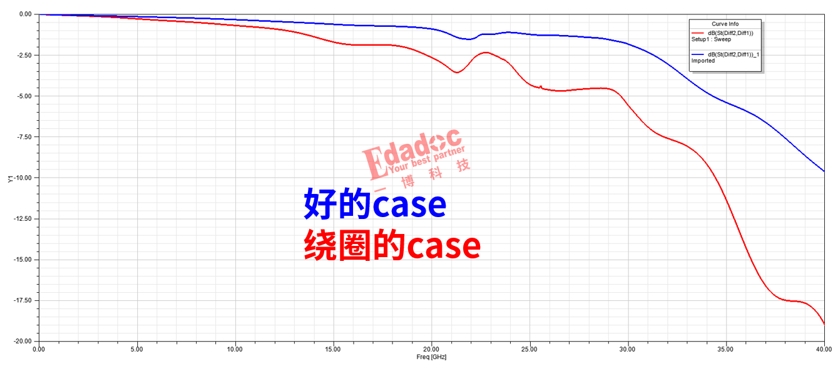

又過了七七二十一分鍾,對比的仿真結果也出來了。果然經不起對比,上麵繞線的結果瞬間讓人覺得還是很差的哦。在28Gbps速率對應的頻率下,好的case損耗才0.5dB,足足好了1dB。如果速率再往上提的話,差距可能就是3dB5dB以上了,這就是很大的差異了哦。






果然,作為SI工程師,的確需要有這個直覺。在速率慢慢變高的情況下,你隻要發現和平時常見的設計不一樣的情況,都要抱著懷疑的態度,從理論到仿真去進行驗證。不要以為串擾隻會發生在信號與信號之間,而忽略了信號本身對自己帶來的影響。算你們運氣好,這個case從影響程度上看,對28Gbps以下的信號還不算致命,實在沒空間走線,這樣做下也不一定會出啥功能的問題,再高些速率就危險了哦!
