信號完整性仿真 > 高速PCB板DDR5數據信號的長STUB要背鑽嗎?

高速PCB板DDR5數據信號的長STUB要背鑽嗎?

發布時間:2025-10-06 11:41:39

上次說了過孔stub對DDRx地址信號的影響,這次我們就來看看數據信號的長stub是否要背鑽!

高速先生成員:周偉

上一篇文章 過孔Stub對ddrx地址信號的影響 提到過後麵會有stub對數據信號的影響,今天我們就一起來看看吧。

前文通過幾個仿真例子看到,長stub對3200Mbps以內的DDRx地址信號來說有一定的好處,對於速率不是那麽高的信號(不超過8Gbps),如DDR4、DDR5甚至LPDDR5,我們是否可以把這個結論再擴展到速率更高的數據信號上呢?於是我們又做了如下一些仿真來看看長短stub在更高速率的數據上的一些對比。

還是上文同樣的疊層和驅動,接收采用ODT60,在數據率為2400Mbps的時候仿真出來的數據眼圖如下圖1所示。

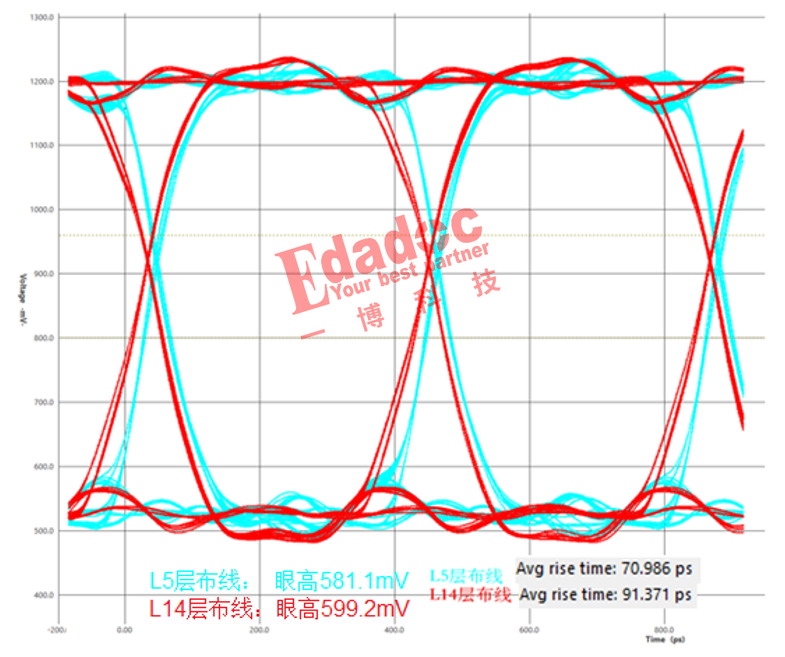

圖1 速率2400Mbps時數據信號寫眼圖



紅色L14層走線的眼圖看起來眼高更高,jitter也小點,對應的斜率也大一點,說明長stub對數據信號在2400Mbps的速率下基本沒什麽影響,甚至還會稍微好點。進一步把速率提高到3200Mbps,其他不變的情況下長短stub的眼圖仿真結果如下圖2所示。

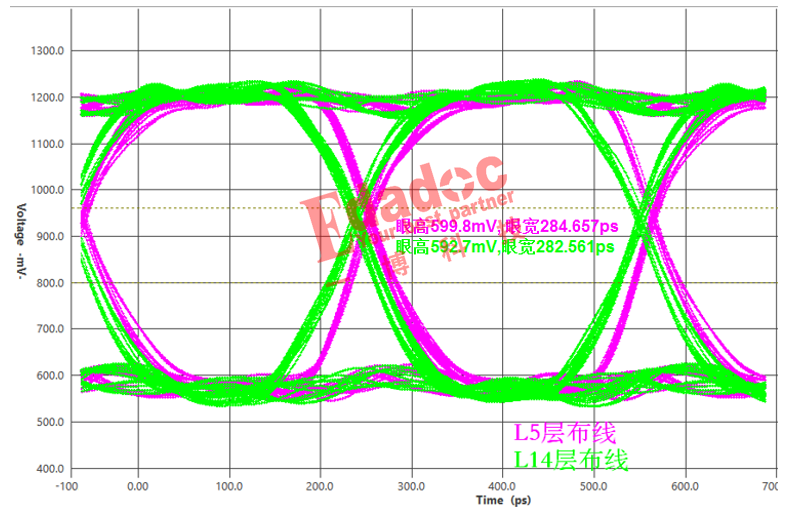

圖2 速率3200Mbps時數據信號寫眼圖



可以看到速率上來之後,短stub的優勢慢慢開始體現出來了,眼高和眼寬都稍微比長stub的布線層信號要好。

我們接下來再看看DDR5 6400Mbps速率的情況,於是其他條件都不變,隻是將速率提升到6400Mbps,顆粒模型也換成支持DDR5的,仍然采用ODT60的端接,仿真後波形如下圖3所示。

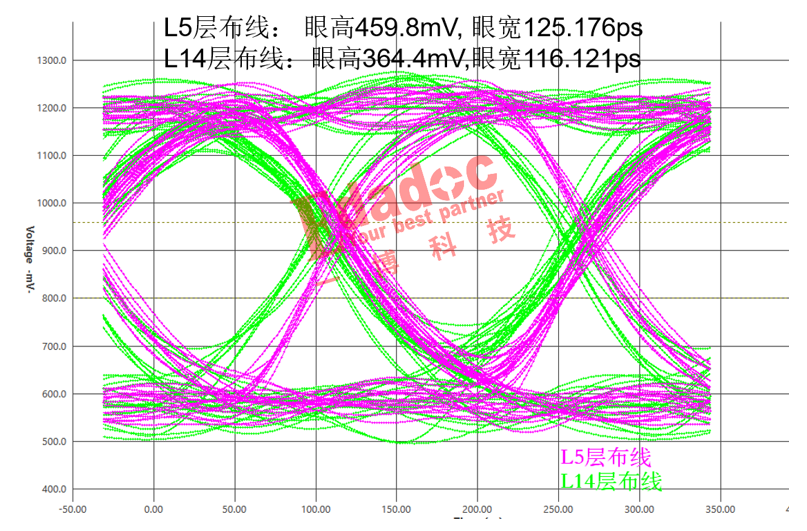

圖3 速率6400Mbps時數據信號寫眼圖





從仿真結果可以看出,速率提升到6400Mbps時,長stub的L14層走線信號眼圖急劇變差,眼高和眼寬都明顯小於短stub的L5層走線,說明DDR5的數據信號還是要適當考慮stub的影響,PCB設計時就要考慮stub較短的層麵。

    同時我們又驗證了某廣泛使用的FPGA支持DDR5信號的模型,在其他不變的情況下隻是換了主控的模型,仿真結果如下圖4所示。

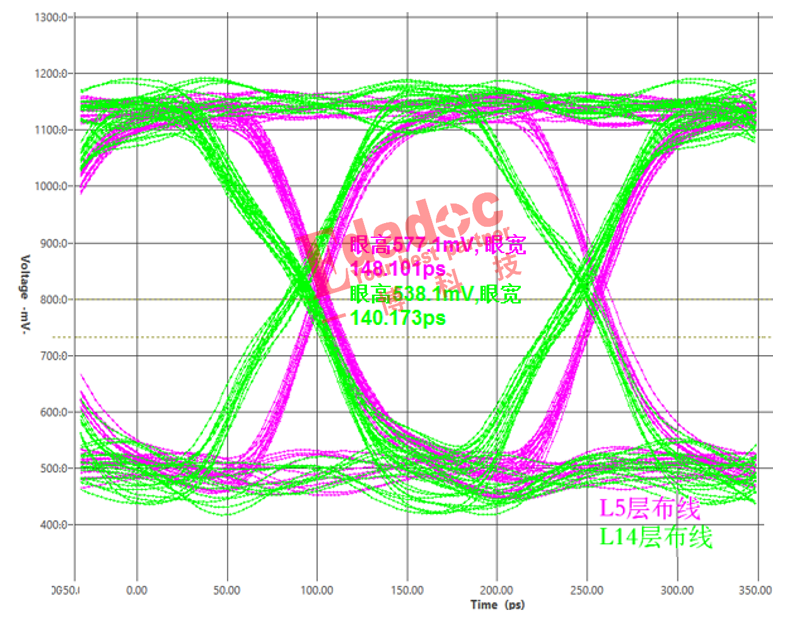

圖4 另一驅動速率6400Mbps時數據信號寫眼圖





換了驅動後,仿真結論還是一樣的,長stub的信號沿變緩了很多,導致眼高和眼寬都變小了。

考慮到現在LPDDR5的應用也越來越多了,且我們也已經仿真過很多啦,接下來我們就用LPDDR5模型再來驗證一下長短Stub的影響。拓撲還是不變,驅動和接收換成支持LPDDR5的模型,在數據速率8533Mbps 時不開均衡的仿真對比結果如下圖5所示。

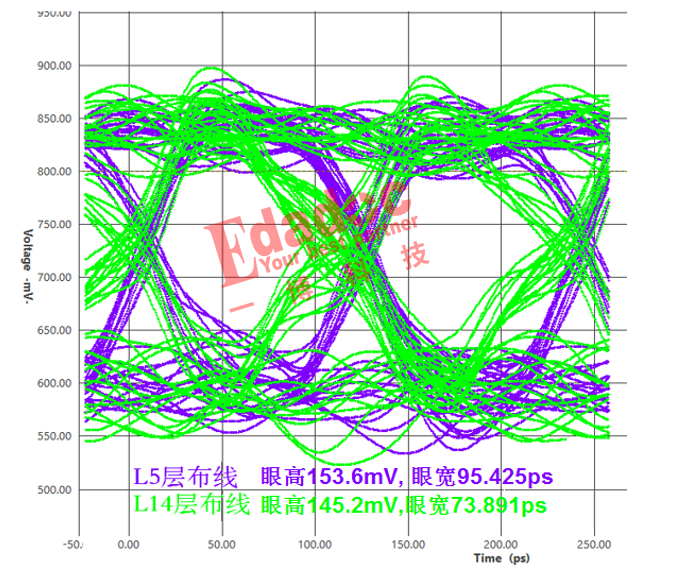

圖5 速率8533Mbps時數據信號寫眼圖





可以看到有長stub的L14層信號的眼圖急劇變差,jitter變大了很多,比短stub的L5層走線的信號眼高和眼寬都小了,裕量相對變少,說明速率越高後stub的影響還是比較大,此時盡量保持短stub層走線,至於是否一定要背鑽,還是要看情況,大多數情況下還是可以不用的,畢竟背鑽需要額外增加成本,可以優先走stub短的層。如果實在避免不了長stub的層,我們還是可以參考高速信號stub長度的經驗,當stub長度(單位mil)超過1.5倍的300/信號速率(單位Gbps),盡量或必須背鑽。不考慮成本的情況下,當stub長度(單位mil)超過300/信號速率(單位Gbps)時就可以做背鑽了。
