高速先生成員--薑傑

大家都知道，信號的最佳回流路徑是GND：對於走線而言，我們希望能參考GND平麵；對於信號管腳，我們希望GND管腳伴隨；對於BGA區域的高速信號扇出過孔，我們希望能被相鄰的GND過孔包圍。

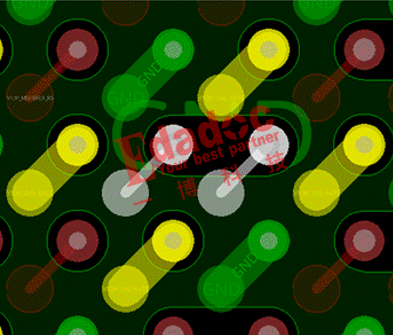

因此，經驗豐富的攻城獅一定會避免讓高速差分信號置於如下的境地：BGA區域差分信號管腳的四周分布多個電源管腳（圖中白色對應差分信號，綠色是GND網絡，黃色是電源PWR網絡），不多不少，一邊一個。

理想很豐滿，現實卻很骨感，上圖的這種情況偏偏是存在的，更要命的是，電源管腳還不能換成GND網絡。

當硬件攻城獅對換PIN方案表示無能為力的時候，Layout攻城獅把求助的眼光投向了高速先生，高速先生則默默的看向本文的標題：如何用電源去耦電容改善高速信號質量？

沒錯，高速先生做過類似的案例。

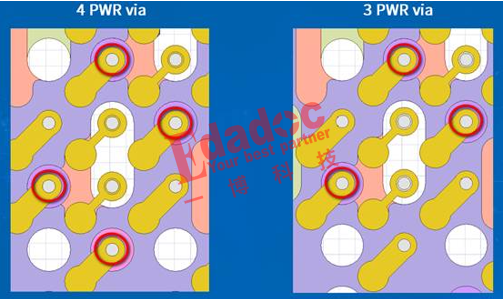

如前所述，我們的Layout攻城獅經驗豐富，在他的努力下，找到了另外一個對比模型，信號管腳周圍隻分布了3個電源管腳（下圖中的紅色圓圈）的情況。

為了高速先生仿真對比，Layout攻城獅也是非常的貼心了。

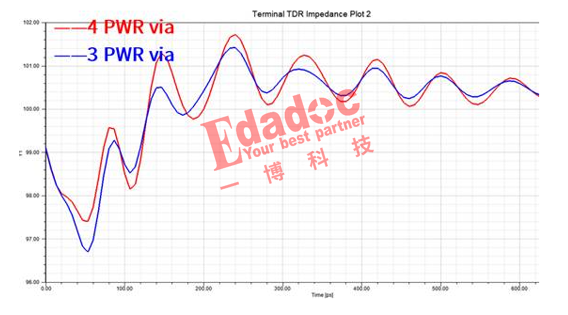

先仿真沒有電容的情況。這個時候，對於走線特征阻抗100歐姆的差分信號，過孔阻抗是這樣的：

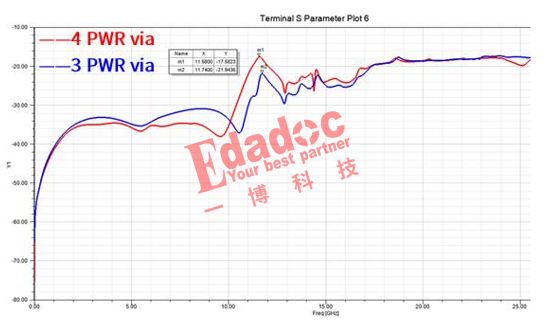

阻抗曲線甚至出現了振蕩。換個角度，對比衡量阻抗連續性的另外一個參數，回波損耗。對於本案例中的100GBASE-KR4信號，在基頻12.9GHz以內的頻段，4個電源孔情況下的最大回損-17.5dB，3個電源孔情況下的最大回損-21.9dB。

 通過對比可以發現，回流地孔的增加確實改善了差分過孔的阻抗，回損也反映了同樣的趨勢。問題在於，無論是3個電源孔還是4個電源孔，結果都不太理想。

一直關注高速先生的朋友，一定還記得前不久的一篇文章《瞧不起誰啊！“縫合電容”我怎麽可能不知道》，此時會不會突發靈感：同樣是電容，電源去耦電容該不會對改善高速信號質量有幫助吧？

試試看。

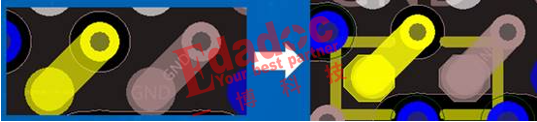

每個電源管腳加上本就屬於它的去耦電容，像下圖這樣（當然了，BGA和電容位於PCB不同的布局麵，本視圖是為了大家更清楚的看到二者的相對位置）。

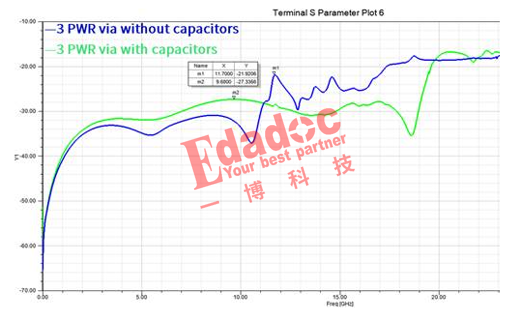

增加電容前後，3個電源過孔情況的回損對比如下，在關注頻段內，增加電容後的最大回損有較大改善。

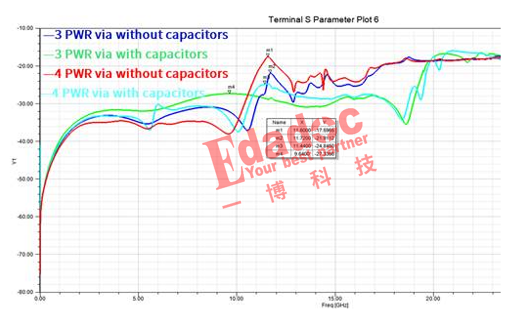

同樣的， 4個相鄰電源過孔的差分過孔回損也改善了不少。整體對比情況如下圖。

電源去耦電容本來是為了減小電源噪聲，沒想到還能順帶改善信號質量，這到底是為什麽呢？
