高速先生成員：王輝東

關於PCB的背鑽，上期我們講了背鑽XY方向的精準控製《別讓孔偏毀了信號！PCB 背鑽的 XY 精準度如何做到分毫不差？》，這一期我們重點講一下背鑽Z方向（深度）的控製。

PCB 背鑽（Back Drilling）的核心目的是去除多層板中導通孔（Via）在深層多餘的 “stub”（未連接的孔壁鍍層殘留），以減少高頻信號傳輸中的反射、損耗和串擾。背鑽深度的精準控製直接影響其效果 ——過深可能擊穿目標層電路，過淺則殘留 stub 導致信號惡化，因此需從設計、設備、工藝、校準等多維度協同控製。

一、設計階段：明確深度基準與理論參數

背鑽深度的理論值需基於 PCB 結構精準定義，為生產提供清晰依據：

1. 明確背鑽的 “終止層” 與 “起始層”
• 背鑽深度 = （PCB 總厚度 - 終止層到板底的厚度）± 工藝補償值
  例如：某 PCB 總厚 1.6mm，需去除從表層（L1）到 L5 的孔中，L5 以下的 stub（即保留 L1-L5 的導通，去除 L5 到底層 L10 的部分），則背鑽深度應為 “L1 到 L5 的厚度 + 0.05mm 補償”（避免損傷 L5）。

                      設計文件中需標注背鑽的 “目標深度” 和 “允許誤差”（通常要求 ±0.05mm，高頻板需 ±0.025mm）。

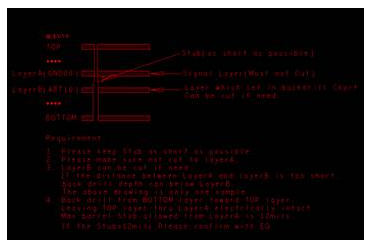

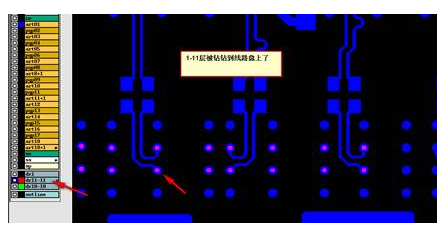

工程輸出時一定要最後輸出背鑽鑽帶，防止因修改資料，導致背鑽通過層，有網絡連接，導致開路。如下圖所示，L1-11層有背鑽通過，L1層有信號連接。

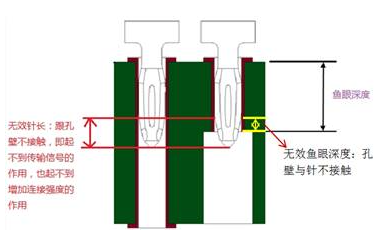

魚眼的深度在哪裏

特別是背鑽器件，在設計時一定要精準標注魚眼深度，防止PCB工廠在實際控製時，過分控製stub長度，導致壓接器件開路。

切記，優先控製stub長度，再控製目標層，這個順序一定不要弄反了。

2. 規避設計衝突

背鑽位置需避開內層密集線路或銅皮，預留≥0.1mm 的安全距離（層間介質），防止深度偏差時擊穿內層或者要采用特殊背鑽控製，比如說蝕刻背鑽，增加工藝難度。

同一區域的背鑽深度不宜差異過大，減少鑽機頻繁調整參數的誤差。盡量避免背鑽種類過多。比如同一個區域，有DRL1-3和DRL1-5的背鑽，通過優化設計增加裕量，能否全部按drl1-5去管控stub.

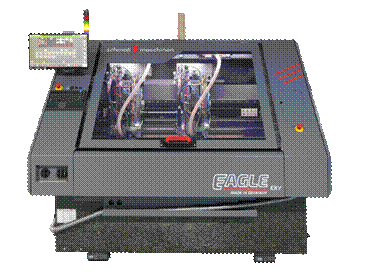

二、設備選型：高精度鑽機是基礎

背鑽對設備的 Z 軸定位精度、轉速穩定性和深度反饋能力要求遠高於普通鑽孔，需滿足以下要求：

1. Z 軸定位精度：≤±0.01mm，確保鑽尖下降深度的線性誤差極小。
2. 閉環深度控製係統：配備光柵尺或激光位移傳感器，實時監測鑽尖位置，動態修正深度。
3. 主軸穩定性：主軸徑向跳動≤0.002mm，避免鑽尖偏移導致深度測量不準（尤其針對≤0.5mm 的小孔背鑽）。
4. 光學對位功能：通過 CCD 識別板邊定位孔或 Mark 點，補償 PCB 板的漲縮（熱脹冷縮或加工變形），確保背鑽位置與理論坐標一致（位置偏差會間接影響深度控製精度）。

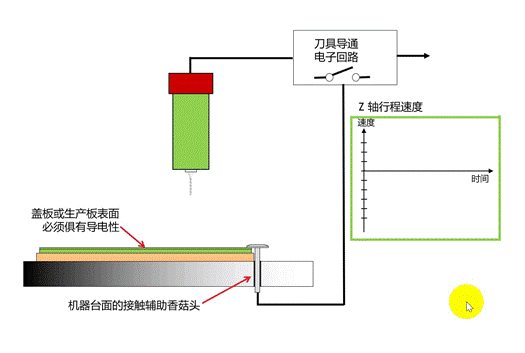

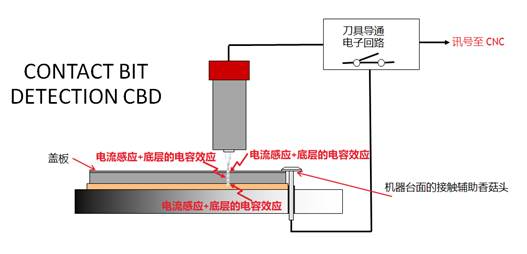

5. CBD（contact bit detection）控製

深度精度 ±15 微米

無需關鍵調整

長期穩定性良好

因內置專業電子控製，速度快

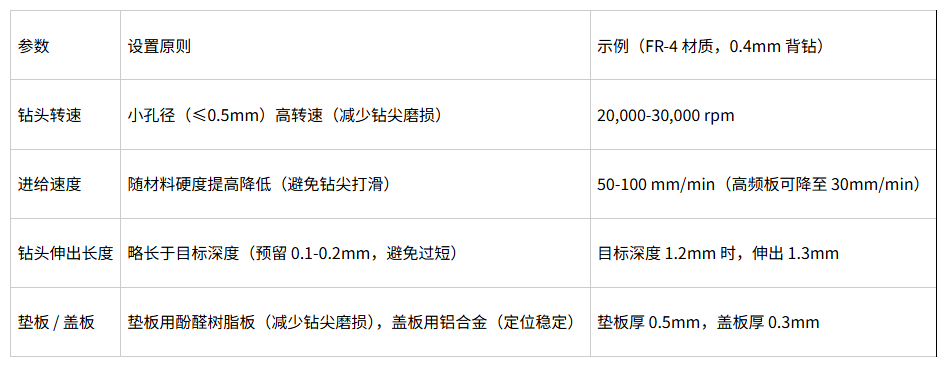

三、工藝參數：匹配材料與鑽頭特性

參數設置需平衡 “鑽透 stub” 與 “不損傷內層”，核心參數包括：

四、校準與補償：消除係統性誤差

1. 鑽頭長度校準

新鑽頭或更換鑽頭後，用 “鑽頭長度測量儀”（精度 ±0.001mm）測量實際長度，與理論值對比，錄入係統補償（例如：理論長度 50mm，實測 49.98mm，補償 - 0.02mm）。

• 每鑽 500-1000 孔後複檢（尤其微小孔徑鑽頭，磨損更快）。

     2.PCB 板厚預測量

將一個PCB無限放大以後，PCB的平整度是有偏差，不同區域的厚度有差異，同一批次 PCB 可能因壓合誤差存在 ±0.05mm 的厚度波動，需用千分尺在背鑽區域附近多點（≥3 點）測量實際板厚，取平均值修正背鑽深度（例如：設計板厚 1.6mm，實測 1.62mm，深度增加 0.02mm），現在還有專門的板厚測量儀。

       3.鑽尖磨損補償

鑽尖磨損會導致 “有效切削深度” 減少（如磨損 0.03mm，實際深度偏淺 0.03mm），可通過 “計數補償”（每鑽 N 孔，自動增加 0.01mm 深度）或 “圖像識別”（攝像頭檢測鑽尖磨損量，動態補償）。

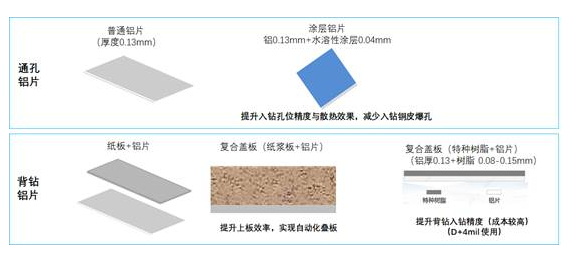

4. 專業的背鑽鋁片應用

專業定製化的背鑽鋁片（蓋板），可以提升孔位精度，和深度控製，高散熱，改善孔壁質量

五、過程監控與檢測：驗證深度精度

1. 實時監控

采用 “接觸式深度傳感”：鑽尖接觸 PCB 表麵時，傳感器觸發 “深度起點”，全程記錄鑽尖下降距離，超過目標深度 ±0.03mm 時自動停機報警。

紅外測溫監控：若鑽孔區域溫度驟升（超過 150℃），可能因鑽尖堵塞導致進給不暢，間接引發深度偏差，需及時清理鑽屑或更換鑽頭。

2. 離線檢測（首件與抽檢）

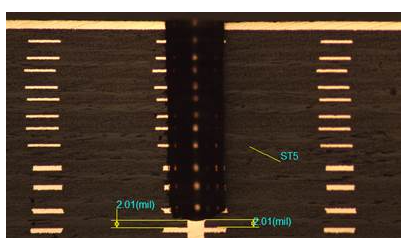

切片分析：對首件 PCB 的背鑽位置做金相切片，用顯微鏡測量 stub 殘留長度（要求≤0.05mm）和背鑽底部到內層的距離（需≥0.03mm，避免擊穿）。

X-Ray 檢測：通過 X-Ray 透視背鑽區域，觀察孔底是否與目標內層對齊，計算深度偏差（適合批量抽檢，效率高於切片）。

阻抗測試：對高頻信號孔，通過阻抗儀測量背鑽後的阻抗值（如目標 50Ω，偏差需≤±5Ω），間接驗證 stub 殘留是否達標（殘留過長會導致阻抗偏移）。

六、特殊場景處理

厚板背鑽（≥3mm）：采用 “分步背鑽”，先鑽淺深度（如目標深度 2mm，分兩次各鑽 1mm），減少單次鑽孔的應力變形。

多層異質材料：如 PCB 含陶瓷或金屬芯層，需針對不同材料分段設置參數（例如：鑽過陶瓷層時降低進給速度 50%），避免因切削阻力突變導致深度跳變。

總結

精準控製 PCB 背鑽深度需通過 “設計定義基準→設備保證精度→參數匹配材料→校準消除誤差→檢測驗證結果” 的全流程管控，核心是減少 “設備誤差、材料波動、鑽頭磨損” 三大變量的影響。對於高頻、高速 PCB（如 5G 基站板、服務器主板），背鑽深度偏差需控製在 ±0.025mm 以內，需結合更高精度的設備（如進口高精度鑽機）和更嚴格的檢測手段。
