4階HDI&ATE板技術案例
發布時間:2026-04-21 15:12:38
![]() |

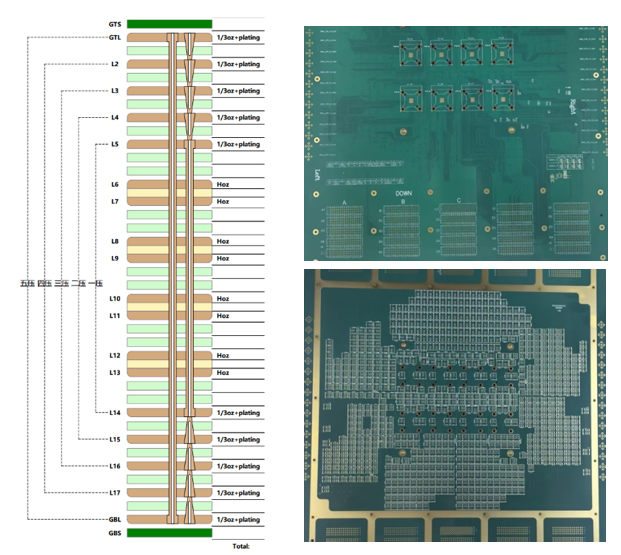

產品介紹 Ø 應用領域:服務器/工控 Ø 大尺寸:495mm*396mm Ø 層數:20層 Ø 板厚4.0mm Ø 厚徑比:15:1 Ø HDI:4階 |
技術難點:
1、POFV疊激光盲孔工藝難度極高:采用樹脂塞孔後進行POFV(盤中通孔)加工,在此基礎上再疊加激光盲孔,工序複雜且對孔壁質量、樹脂填充平整度要求極高,極易出現孔內氣泡、鍍層斷裂、導通不良等問題,工藝控製窗口極窄。
2、多階激光疊孔對位精度控製困難:4階HDI結構需逐層進行激光盲孔加工與疊加,層間對位偏差直接影響孔環連接可靠性與層間絕緣性能。隨著疊孔階數提升,對位累積誤差風險顯著增大,高精度對位控製難度大幅上升。
3、電鍍硬金懸金過大易引發短路:產品表麵采用電鍍硬金工藝,後續蝕刻工序中,因硬金厚度與圖形分布特點,易出現懸金、殘金問題,輕則影響外觀,重則造成線路短路,嚴重威脅產品電氣安全與使用穩定性。
我司對策:
一、POFV疊激光盲孔工藝控製方案
1、樹脂塞孔過程精細化管控
選用高填充性、低收縮率專用孔樹脂,采用分段式抽真空塞孔工藝,避免孔內出現氣泡、空洞;通過分段固化+高溫後烘工藝,保證樹脂與孔壁充分結合,表麵平整度控製在≤5μm,為後續POFV加工奠定基礎。
2、POFV加工精度控製
優化激光參數與鑽孔路徑,采用小光斑、高能量密度激光成型,嚴格控製POFV孔徑公差±10μm;電鍍環節采用脈衝電鍍工藝,保證孔內銅層均勻致密,無漏鍍、缺口,提升層間連接可靠性。
3、疊層激光盲孔專項管控
在POFV完成麵進行微蝕粗化處理,增強樹脂與銅層結合力;采用逐階對位補償模式,每一層盲孔加工前進行CCD自動對位校準,補償前序工序偏差;優化激光能量梯度,避免孔壁粗糙、鍍層撕裂,實現POFV上疊盲孔穩定成型。
二、4階HDI多階激光疊孔對位控製方案
1、層間對位基準統一
采用全域通用定位靶標+內層輔助對位標相結合的方式,全流程使用同一基準係統,從內層圖形轉移到激光鑽孔、電鍍蝕刻全程基準一致,消除基準轉換誤差。
2、高精度設備與自動補償
使用高精度激光鑽孔機,對位精度≤15μm;開啟自動對位校正功能,實時采集靶標位置並自動修正偏移量,減少人為幹預誤差。

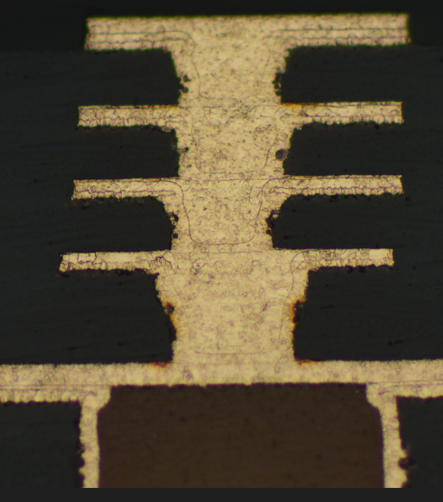

疊孔對位剖麵圖
三、電鍍硬金懸金控製方案
1、電鍍參數精準匹配
嚴格控製硬金電鍍電流密度、電鍍時間與金層厚度,匹配圖形密度與電流分布,避免局部過厚電鍍;采用攪拌+脈衝電鍍方式,提升鍍層均勻性,減少邊緣堆積。
2、蝕刻工藝優化
采用堿性蝕刻液,優化噴淋壓力、蝕刻速度與溫度參數,實現側蝕與垂直蝕刻平衡;增加二次補償蝕刻工序,針對線路邊緣、拐角等懸金易產生區域進行精細化處理。
3、後段檢測與驗證
通過AOI全自動光學檢測,對線路表麵懸金、短路隱患進行全檢;配合電性能測試,確保無短路、斷路問題,實現硬金製程零缺陷。

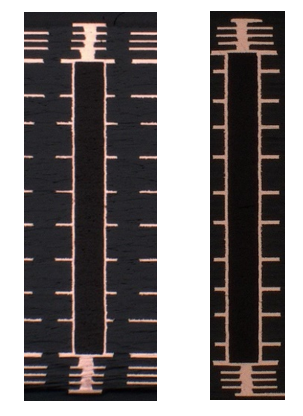

電鍍切片圖
