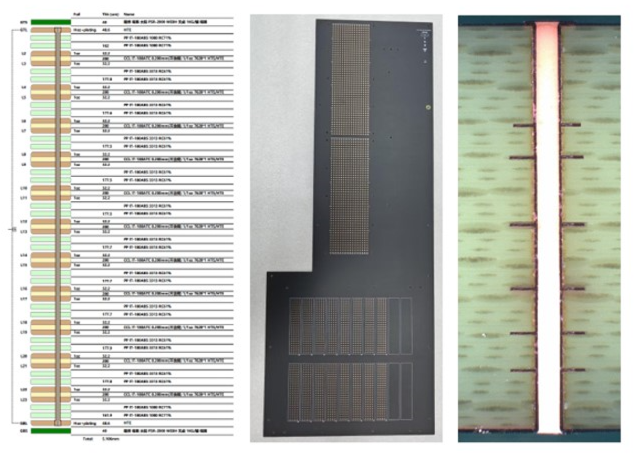

產品介紹 Ø  大尺寸：410mm*1030mm Ø  層數：24層 Ø  板厚5.0mm Ø  厚徑比：20:1 Ø  材料：IT180ATC

技術難點：

1、大尺寸芯板對位控製難度大：產品拚板尺寸達457.2mm×1219.2mm，不具備PIN針對位條件，常規對位方式難以保證層間對位精度；

2、大尺寸板件樹脂塞孔受限：拚板尺寸457.2mm×1219.2mm，超出現有水平真空塞孔機設備加工範圍，無法實現常規樹脂塞孔作業；

3、超大沉頭孔加工超出常規能力：需加工直徑12mm沉頭孔，該開口尺寸超出行業常規加工能力，對刀具、設備及成型精度要求極高；

4、單拚板漲縮控製嚴苛：要求單拚板漲縮公差控製在0.1mm以內，產品殘銅率低、易產生翹曲變形，漲縮一致性難以管控。

我司對策：

1、高端設備加持，保障高精度對位：采用多鉚釘定位特殊鑽孔方案，使用德國Schmoll鑽機加工鉚釘孔；內層圖形采用奧寶LDI高精度曝光機製作；配板環節采用手動鉚合及專用定位方案，首件通過X-Ray檢查機確認對位精度；配合德國Lauffer壓機壓合，有效提升層間對位精度與介質層均勻性，保障產品基礎質量穩定可靠。

2、工藝優化創新，解決大尺寸塞孔難題：針對拚板尺寸超出水平真空塞孔機加工能力問題，優化工藝路徑，改用絲印機進行樹脂油墨塞孔作業，以輕量化工藝調整解決大尺寸板塞孔瓶頸，滿足設計與製程要求，小改變解決大難題。

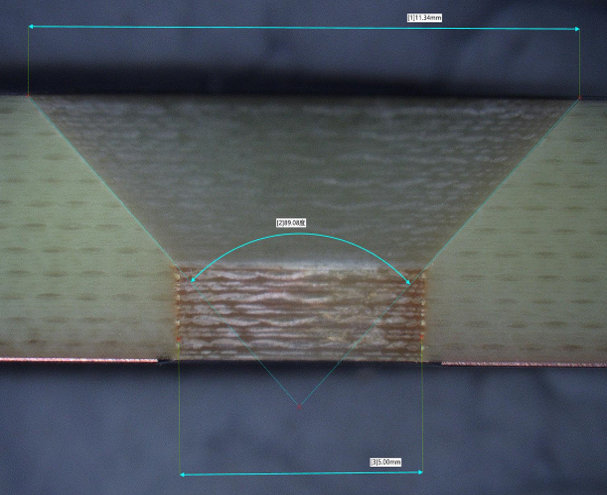

3、專用刀具+高端設備，實現超大沉頭孔加工：針對12mm超大沉頭孔開口需求，采用專用成型刀具配合德國Schmoll鑽鑼一體機完成加工，實現超大孔徑沉頭孔高精度成型，加工能力處於行業領先水平。

4、全流程精細化管控，嚴控漲縮公差：圍繞0.075mm漲縮公差要求實施全流程係數管控，依次執行烤板預處理、固定係數曝光、壓合、X-Ray鑽靶、固定係數鑽孔等關鍵工序，實現板件漲縮精準控製，杜絕變形超標問題。
