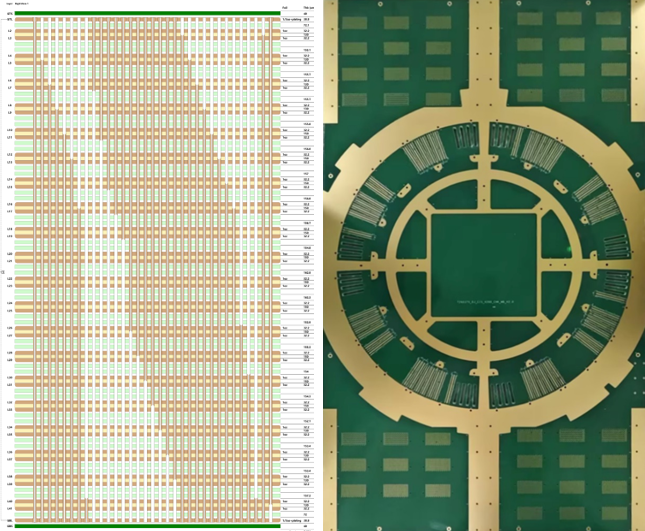

產品介紹 Ø  產品層數：42層 Ø  成品板厚：7.7mm Ø  背鑽深度: 7.2mm(超深背鑽) Ø  厚徑比：24.2:1，高厚徑比提升鑽孔、導通加工難度 Ø  產品尺寸：560×950mm，基材加工尺寸609.6×1066.8mm，超大幅麵PCB Ø  基材材料：S1000-2M高Tg覆銅板，保障高溫下電氣性能與尺寸穩定

技術難點：

該產品同時具備超大板麵、42 層超高疊層、7.7mm 超厚板、25.7:1 極高厚徑比四大特征，全工序精度管控難度陡增，主要瓶頸集中在壓合對位、超厚板材設備適配、超大平麵控深背鑽、板件漲縮變形四大方麵：

1、超大尺寸多層壓合，層間對位管控難度大

產品基材尺寸達609.6×1066.8mm，大尺寸芯板本身柔性形變偏差顯著。在壓合、曝光工序中極易發生芯板偏移、錯位，產生層間偏差。常規定位、曝光、壓合工藝無法滿足高精度對位要求，一旦層偏超標，會直接引發內層開路、短路、阻抗失效等批量不良。

2、7.7mm超厚板材觸及主流設備加工極限

行業常規PCB加工設備的適配板厚多集中在8mm以內，本產品7.7mm成品板厚已達到主流生產設備的加工邊界。超厚板會對鑽孔、成型鑼邊、壓合、板件輸送全流程帶來挑戰：設備行程限位、進給速率、受力參數均偏離常規窗口，容易出現加工不到位、設備磕碰、板材受壓變形等異常。

3、超大平麵超深背鑽，控深精度難以保障

背鑽目的是去除通孔多餘 Stub 殘樁，消除高頻信號反射畸變，背鑽深度偏差直接決定 ATE 板信號完整性表現。本產品板麵麵積極大，受板材內應力、設備熱漂移、刀具磨損、板厚局部波動多重因素影響，大麵積區域深度一致性控製難度大。常規工藝容易出現局部深淺超差，過深會擊穿內層線路，過淺則殘樁過長，造成高速信號質量劣化，無法滿足半導體測試的高精度使用條件。

4、單拚板漲縮與翹曲管控困難

大尺寸板材經過曝光、多層壓合、多次高溫熱處理，極易產生不規則漲縮、板翹變形。本產品漲縮公差要求嚴苛，微小的尺寸偏移，就會造成後續鑽孔對位偏差、背鑽偏位，引發批量報廢；同時板翹不良會直接影響 Pogo pin 探針接觸可靠性，造成測試誤判。

我司對策：

針對上述技術痛點，依托高端精密設備，建立從板材預處理、圖形製作、壓合、鑽孔背鑽到後處理的全鏈路專項管控方案，突破工藝瓶頸，保障尺寸精度、背鑽質量與批量良率。

1、構建多維度高精度對位體係，解決大尺寸壓合層偏問題

針對大尺寸多輪壓合對位難問題，搭建高精度定位+曝光+壓合全鏈路工藝體係。鑽孔環節采用多鉚釘定位特殊鑽孔方案，配套德國Schmoll高精度鑽機加工鉚釘孔，鎖定統一基準；內層圖形製作采用奧寶LDI高精度曝光機，提升內層線路成像精度，降低圖形偏移。

配板工序采用專屬手動鉚合定位方案，首件成品均通過X-Ray檢查機全麵檢測對位精度，確認無誤後批量生產；壓合環節搭載德國Lauffer高精度壓機，精準控製壓合溫度、壓力、速率，有效優化層間對位精度，均衡介質層厚度，徹底解決多層壓合層偏、介質層不均等問題，保障42層疊層結構品質穩定。

2、前置設備調試與參數驗證，適配超厚板極限加工

針對7.7mm板厚加工難題，采用前置測試、提前適配的工藝方案。投產前完成全產線設備專項調試，針對超厚板逐一校準設備加工高度、行程限位、進給速率、受力參數，規避板件輸送、鑽孔、鑼邊過程中磕碰、加工不到位等風險，為批量生產奠定工藝基礎。

3、高端設備+專用刀具，實現超大平麵超深背鑽精度控製

為解決大麵積控深背鑽深度一致性難題，定製整套背鑽工藝方案：

選用高精度深度控製德國Schmoll鑽機，匹配專用硬質合金刀具，建立刀具壽命管控機製，定時更換刀具，規避刀具磨損帶來深度漂移； 加工前對整板厚度多點掃描采集，補償板厚局部波動，控製背鑽 Z 向深度公差； 背鑽完成後取樣做金相切片分析，檢測殘樁長度、孔壁狀態，同時利用 X Ray 抽樣檢測背鑽效果，防止出現過鑽損傷內層、殘樁超標缺陷，保障高頻信號完整性。

4、全流程閉環管控，抑製板件漲縮與翹曲變形

圍繞產品0.075mm嚴苛漲縮公差標準，建立全流程精細化漲縮管控體係。製定標準化工序流程，依次開展板材烤板預處理作業，提前釋放板材內部應力，從源頭減少變形隱患；全程采用固定係數曝光、固定係數鑽孔工藝，統一各工序加工基準；壓合後通過X-Ray鑽靶精準校正板件尺寸偏差，全程跟蹤管控板件漲縮數據。通過全工序、全流程係數閉環管控，徹底杜絕板件漲縮、翹曲變形超標問題，保障產品尺寸精度一致性。

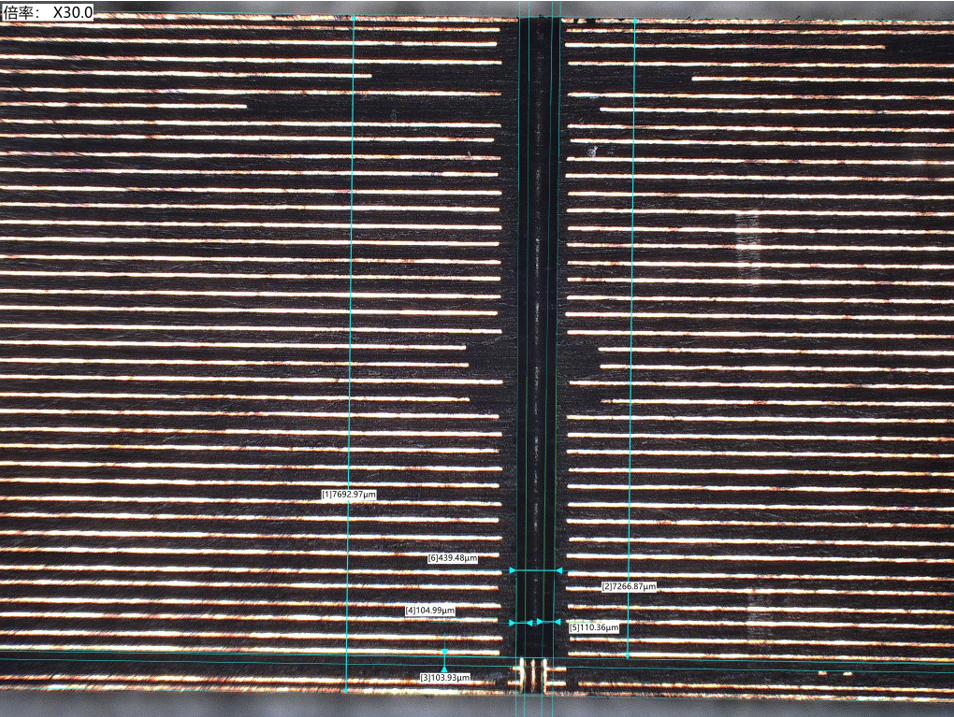

7.2mm超深背鑽切片

本案例7.7mm 42層超厚超大尺寸ATE負載板項目，攻克了大尺寸多層壓合層偏、超厚板設備極限加工、超大平麵超深背鑽控深、大尺寸板漲縮翹曲四大行業技術難點。通過引進高端精密設備配置、定製工藝開發、全流程精細化管控，實現該類極限規格PCB的穩定量產。產品層間對位、背鑽殘樁、漲縮、板翹、電氣性能全部滿足設計指標，可適配高端半導體 ATE 測試負載板的定製製造需求，也為同類超高層數、超厚精密 PCB 項目積累成熟工藝經驗。
