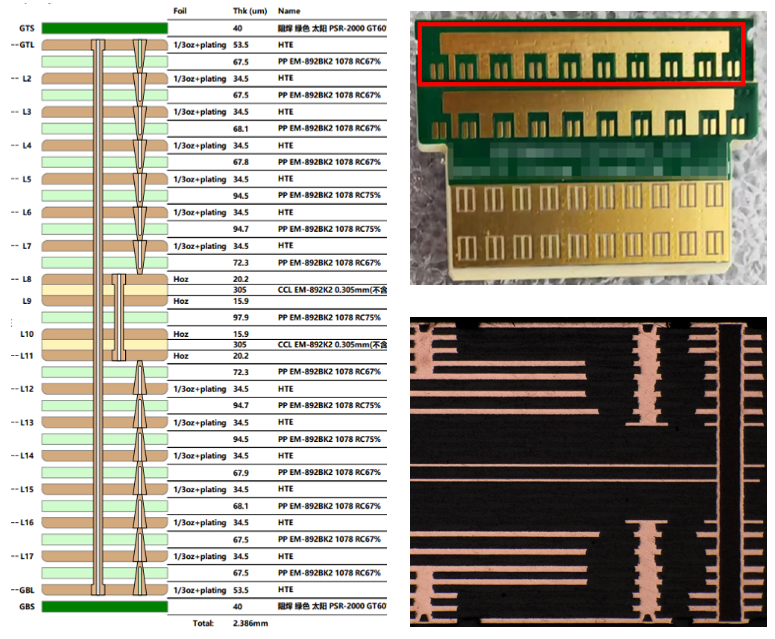

產品介紹 Ø  高階HDI(八次壓合） Ø  18層7階HDI疊孔 Ø  板厚2.36±0.12mm Ø  高速材料 Ø  阻抗精度±7% Ø  連接器應用 Ø  台階圖形

技術難點：

1、八次壓合挑戰：多輪高溫壓合熱循環，多次壓合累計漲縮、層偏、板翹、層間分層風險極高

2、激光鑽孔難題：7階疊孔結構，7次激光鑽孔、電鍍，疊孔同軸對位、孔壁銅厚均勻性難控製，易出現孔壁微裂紋、樹脂空洞、層間剝離等可靠性不良

3、板厚公差要求嚴苛：成品板厚2.36±0.12mm，18層芯板、多規格PP/銅箔疊加，單層介質、銅箔厚度離散極易造成整體厚度超差

4、多次壓合台階工藝：台階區域圖形，台階層壓合後還需要多達7次壓合，台階圖形蝕刻時側邊易殘銅或過蝕，台階輪廓尺寸精度、外觀管控難度極高。台階存在高低落差，壓合過程樹脂填充不充分，落差縫隙內部易產生氣泡、空洞，冷熱衝擊測試發生分層失效

5、台階結構+多層內層阻抗線多重變量耦合，常規PCB阻抗管控工藝無法滿足±7%高精度阻抗要求

我司對策：

1、高端設備賦能：采用全球頂級壓機、奧寶LDI高精度曝光機、在線AOI、奧寶AOI及X-Ray鑽靶機，精準提升對位精度與介質均勻性。針對 8 次壓合每一輪獨立設置升溫、保壓、冷卻分段曲線，低速升溫釋放層間熱應力；采用分區壓力管控，薄芯板段低壓、厚芯板段高壓，均衡樹脂流動，改善板翹與分層問題

2、精準鑽孔技術：搭載第六代三菱激光鑽機，實現激光能量與位置的精準控製，搭配CCD自動對位係統，補償激光能量、孔徑偏差，提升疊孔同軸度；采用分段脈衝電鍍（薄鍍打底 + 加厚鍍）穩定孔壁銅厚，配套深度除膠工藝，消除孔壁空洞、微裂隱患

3、優化電鍍工藝：采用垂直連續電鍍技術，通過垂直輸送裝置，使線路板在電鍍槽中連續、不間斷地移動，從而實現均勻、高效的電鍍層沉積，填滿激光孔的同時，將板麵銅厚均勻性控製在±3um以內，滿足高阻抗性能標準

4、台階圖形工藝：針對台階區域獨立調節噴淋壓力、藥水濃度、傳送速度，搭配台階邊緣鍍錫保護擋邊，UV激光燒錫，精準控製台階側邊輪廓，杜絕殘銅、過蝕缺陷

5、±7%高精度阻抗管控對策：1)每批次壓合後切片驗證介質厚度，同步修正內層線寬補償值；2)台階阻抗走線分區管控銅厚，針對不同銅厚區域單獨設計線寬補償，抵消銅厚差異帶來的阻抗偏移

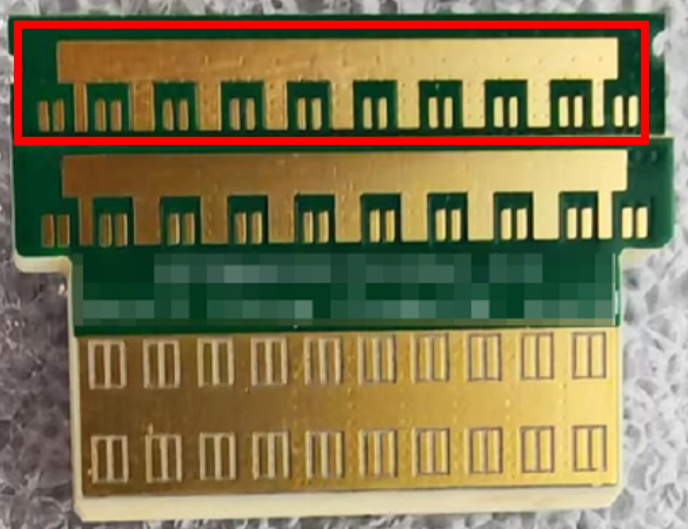

台階圖

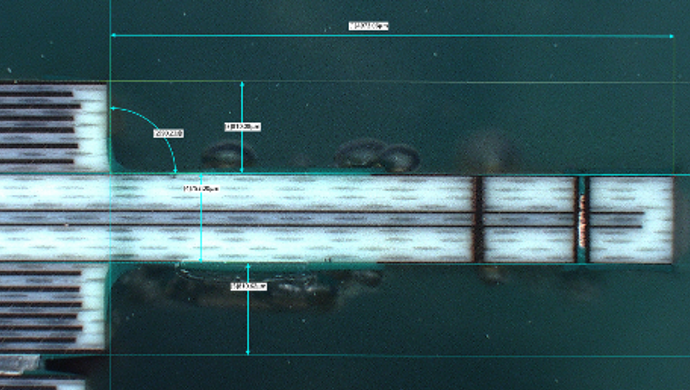

切麵圖
