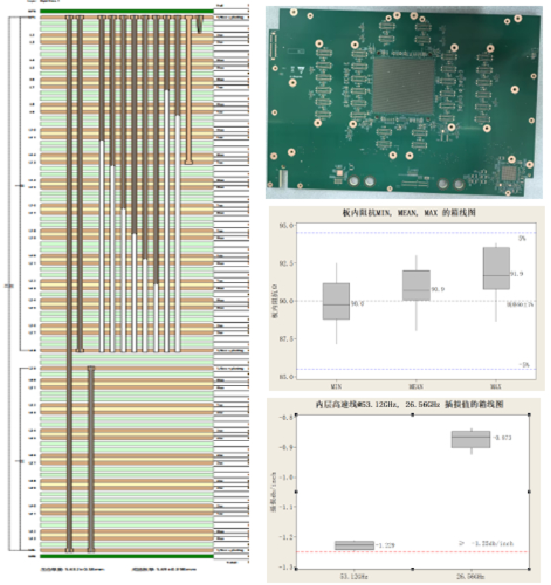

產品介紹 Ø  N+M+HDI(兩次壓合） Ø  44層1階HDI Ø  板厚5.69mm Ø  M8級別高速材料 Ø  224G交換機 Ø  ±5%阻抗控製 Ø  插損控製





技術難點：



1、多次壓合挑戰：子板非對稱結構，對層壓對位精度要求嚴苛。

2、鑽孔難題：厚徑比25:1易出現斷鑽孔、孔壁粗糙、孔形畸形等問題，背鑽stub要求2-5mil。

3、電鍍質量風險：M8等級材料有ICD、沉銅不良等隱患，影響產品可靠性。

4、阻抗、插損要求：阻抗要求±5%，插損要求嚴格。

5、交付周期壓力：超高層設計導致常規生產周期難以滿足需求。

1、高端設備賦能：采用全球頂級壓機、奧寶LDI高精度曝光機、在線AOI、奧寶AOI及X-Ray鑽靶機，精準提升對位精度與介質均勻性，築牢質量根基。

2、精準鑽孔技術：搭載先進板厚測量儀，測量每一塊板板厚，根據實際板厚補償背鑽深度，實現stub值的精準控製，配合最新一代schmoll鑽機，保障鑽孔質量一致性，契合高速板嚴苛要求。

3、優化電鍍工藝：專業的團隊在最快時間測試得出最優等離子參數以及解決沉銅不良的解決措施，並采用脈衝電鍍技術，通過周期性通斷電流，精確控製金屬離子在陰極（工件）表麵的還原與沉積行為，從而獲得性能更優的鍍層。

4、精準信號控製：采用羅德施瓦茨67Ghz網絡分析儀，使用專用探頭測量板內實際阻抗以及插損值，確保交到客戶手中的每一款板都是合格產品。

5、高效交付保障：針對44層超高層224G交換機板，提供加急專項服務，項目團隊科學規劃調度，多輪可靠性測試，實現18天（從客戶下單到產品發貨）的保質保量快速交付，攻克周期難題。

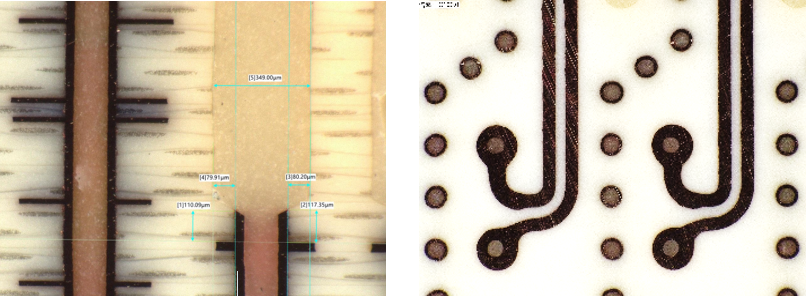

背鑽及對位切麵展示
