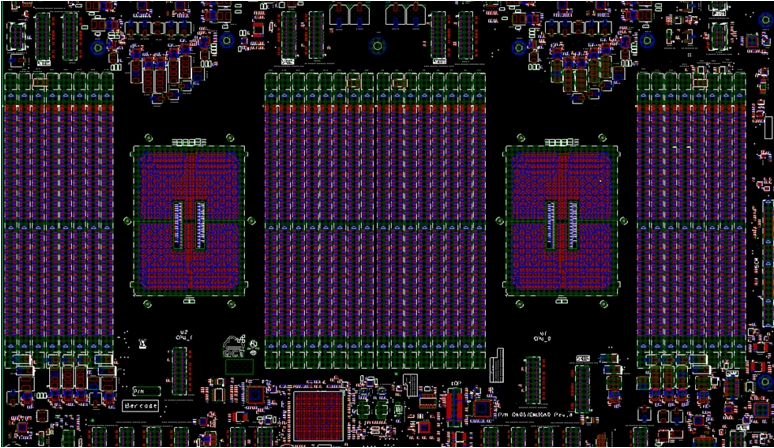

平台：Intel

主要芯片：Intel Socket 4710

行業：雙CPU服務器

層數：22層

最高信號速率：32G

Pin數：35946

板材：IT968G



設計方案思路：

1、 UPI線長要求管控嚴格，需提前評估通道和線長

2、 板子下方放CPLD，器件比較多，走線比較多為瓶頸區域，由於PCIE的座子較近，fanout後無法過線，並高速線占1/3通道，而且此處器件較多通孔密度大，需要合理考慮CPLD走線

3、 電源部分，小電源比較多，需要提前做好電源規劃
